专利号: 2022227706367
申请人: 龙岩鼎晨机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种下箱体密封机构,其特征在于:所述下箱体密封机构包括:

除尘器下箱体(2),除尘器下箱体(2)的端部固定设置有下箱体连接法兰(21),下箱体连接法兰(21)的表面开设有插孔(22);

密封垫(3),密封垫(3)设置于下箱体连接法兰(21)的表面,密封垫(3)的表面开设有定位孔(31),密封垫(3)的内侧设置有内部气囊(34);

弹性气囊(33),弹性气囊(33)设置于密封垫(3)的下方,弹性气囊(33)与密封垫(3)之间设置有连接杆(32)。

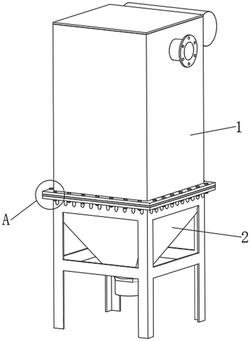

2.根据权利要求1所述的一种下箱体密封机构,其特征在于:所述除尘器下箱体(2)的上方设置有除尘器上箱体(1),除尘器上箱体(1)靠近除尘器下箱体(2)的一端固定安装有上箱体连接法兰(11),上箱体连接法兰(11)与下箱体连接法兰(21)对应,上箱体连接法兰(11)与下箱体连接法兰(21)的表面均开设有多组固定孔(4),且上箱体连接法兰(11)的表面开设有固定孔(4)与下箱体连接法兰(21)表面开设的固定孔(4)对应。

3.根据权利要求2所述的一种下箱体密封机构,其特征在于:所述插孔(22)开设有多组,插孔(22)开设于固定孔(4)靠近除尘器下箱体(2)的内部的一侧。

4.根据权利要求3所述的一种下箱体密封机构,其特征在于:所述密封垫(3)的两侧分别与上箱体连接法兰(11)和下箱体连接法兰(21)贴合,密封垫(3)的内侧开设有多组通气孔(35),定位孔(31)开设有多组,定位孔(31)的位置与固定孔(4)的位置对应。

5.根据权利要求4所述的一种下箱体密封机构,其特征在于:所述内部气囊(34)与密封垫(3)为整体结构,内部气囊(34)设置于除尘器上箱体(1)和除尘器下箱体(2)组成的内部空间中,内部气囊(34)与通气孔(35)连通。

6.根据权利要求5所述的一种下箱体密封机构,其特征在于:所述弹性气囊(33)与连接杆(32)固定连接,弹性气囊(33)的内部与连接杆(32)连通,连接杆(32)的内部与通气孔(35)连通,连接杆(32)插接于插孔(22)的内部,且连接杆(32)与插孔(22)的内壁贴合。

7.一种低压脉冲袋式除尘器,其特征在于:包括上述权利要求1‑6任意一项所述的下箱体密封机构。
