专利号: 2023107680452
申请人: 枣庄鼎汇建设工程有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

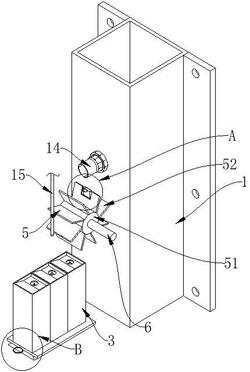

1.一种地表径流水质采样监测装置,包括进水管体以及设置在进水管体一侧的采样盒,其特征在于,所述进水管体与采样盒通过连接管(14)互相连通,所述采样盒中设置有采样瓶,所述采样瓶至少设置有三个,且采样瓶互相固定连接,所述采样盒中还设有间歇采样机构,且间歇采样机构设置在采样瓶的上方;

间歇采样机构包括转轮(51)、叶片(52)、让位槽(53)和采集盒(54),所述转轮(51)转动设置在采样盒的内部,所述转轮(51)的外壁固定设置有叶片(52),且叶片(52)设置有多个,所述转轮(51)和叶片(52)位于连接管(14)一端开口的下方,所述转轮(51)与进水管体侧壁相邻的一侧叶片(52)位于连接管(14)一端开口的下方,所述转轮(51)远离进水管体侧壁的另一侧叶片(52)位于采样瓶的上方,所述叶片(52)的外壁开设有让位槽(53),所述让位槽(53)的内部转动设置有采集盒(54),所述采集盒(54)的一侧外壁固定设置有触发板(16),所述转轮(51)的一侧设置有对采集盒(54)进行倾倒控制的触发杆(15),且触发杆(15)与采样盒上方内壁固定连接,所述采样盒的下方内壁设置有排水口。

2.如权利要求1所述的一种地表径流水质采样监测装置,其特征在于,所述采样瓶固定设置在滑板上方,所述滑板与采样盒底壁通过滑块和滑槽(10)滑动连接,所述采样瓶包括有瓶体(31)、蓄水槽(32)、进水口(33)和封堵浮球(34),所述瓶体(31)的上方设置有向下凹陷的蓄水槽(32),且蓄水槽(32)的下方一侧底壁为斜边,所述蓄水槽(32)下方另一侧的底壁为水平底边,所述进水口(33)开设在蓄水槽(32)下方的水平底壁内部,所述瓶体(31)的内部设置有封堵浮球(34),且封堵浮球(34)位于进水口(33)的下方,所述封堵浮球(34)可随着瓶体(31)内部水体的浮力上升至进水口(33)处且将进水口(33)封堵。

3.如权利要求1所述的一种地表径流水质采样监测装置,其特征在于,所述进水管体内部设置有水量控制机构(12),且水量控制机构(12)可通过进入到进水管体内部流量大小进行自控。

4.如权利要求3所述的一种地表径流水质采样监测装置,其特征在于,所述水量控制机构(12)包括控制板(121)、进水板(122)、通孔(123)、弹性件(124)、进水孔(125)、排水孔(126)、连接柱(127)、第一调节锥(128)和第二调节锥(129),所述控制板(121)固定设置在进水管体的内部,所述控制板(121)的上方设置有进水板(122),且进水板(122)的内部开设有若干个通孔(123),所述进水板(122)与控制板(121)之间连接有弹性件(124),且弹性件(124)的两端分别与进水板(122)和控制板(121)固定连接,所述控制板(121)的中心处开设有进水孔(125),所述连接管(14)位于进水管体的一端与控制板(121)固定连接,且连接管(14)与进水孔(125)连通,所述控制板(121)的内部还开设有排水孔(126),且排水孔(126)至少设置有两个,所述进水板(122)的下方固定设置有连接柱(127),所述连接柱(127)的下方固定设置有第一调节锥(128),且第一调节锥(128)插入在进水孔(125)内部,所述排水孔(126)的内部插入设置有第二调节锥(129),且第二调节锥(129)的数量与排水孔(126)相同,所述第二调节锥(129)与第一调节锥(128)通过固定杆(17)固定连接。

5.如权利要求4所述的一种地表径流水质采样监测装置,其特征在于,所述控制板(121)的前端、后端和两侧外壁分别与进水管体的内壁固定连接,所述进水板(122)的前端、后端和两侧外壁分别与进水管体的内壁贴合且滑动配合。

6.如权利要求5所述的一种地表径流水质采样监测装置,其特征在于,所述弹性件(124)具体为弹簧,且弹性件(124)至少设置有四个,四个所述弹性件(124)分别设置在控制板(121)上方的四角,所述弹性件(124)内部设置有限位柱(13),且限位柱(13)的底端与控制板(121)固定连接,所述限位柱(13)的另一端滑动穿过进水板(122)。

7.如权利要求4所述的一种地表径流水质采样监测装置,其特征在于,所述第一调节锥(128)由上至下插入在进水孔(125)的内部,且第一调节锥(128)直径最小端朝下。

8.如权利要求4所述的一种地表径流水质采样监测装置,其特征在于,所述第二调节锥(129)由下至上插入至进水孔(125)的内部,且第二调节锥(129)的最小直径端朝上。

9.如权利要求4所述的一种地表径流水质采样监测装置,其特征在于,所述第一调节锥(128)和第二调节锥(129)的最大直径分别小于进水孔(125)和排水孔(126)的内径。
