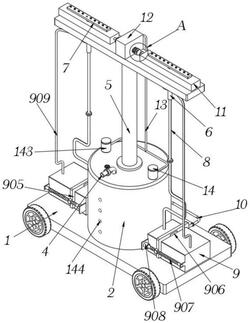

1.一种建筑施工降尘设备，包括移动底板（1），所述移动底板（1）的上端中部固定连接有防护桶（2），且防护桶（2）的内部安装有水箱（3），所述水箱（3）的上端安装有注水管（4）；

其特征在于，还包括：

固定安装在所述防护桶（2）上端中部的支撑架（5），所述支撑架（5）的左右两侧贯穿安装有导流管（6），且导流管（6）的上端与喷雾板（7）相互连通，所述导流管（6）的下端通过输水管（8）和引流摆动结构（9）相互连接，且引流摆动结构（9）固定在移动底板（1）的上端；

吸水管（10），用于连接所述引流摆动结构（9）和水箱（3），所述吸水管（10）和导流管（6）上均安装有单向阀；

预热结构（11），固定在安装在所述导流管（6）上，两个预热结构（11）的内端之间安装有弹力调控结构（12），通过两者之间的磁力作用使其预热结构（11）采用摩擦生热的方式对其导流管（6）加热；

连通管（13），用于连接所述弹力调控结构（12）和降温结构（14），所述降温结构（14）安装在防护桶（2）上，用于对水箱（3）进行降温，降低水箱（3）内部水源的温度；

所述引流摆动结构（9）由固定块（901）、活塞板（902）、中转腔（903）、储气腔（904）、移动块（905）、磁块（906）、往复丝杆（907）、伺服电机（908）、输气管（909）、定位块（9010）和推进气囊（9011）组成，且固定块（901）的内部安装有活塞板（902），所述活塞板（902）将固定块（901）内部分隔成中转腔（903）和储气腔（904），所述中转腔（903）与输水管（8）和吸水管（10）相互连接，所述储气腔（904）通过输气管（909）和推进气囊（9011）相互连接，且推进气囊（9011）粘接安装在定位块（9010）的内部和导流管（6）之间，定位块（9010）固定在支撑架（5）的上端下方，所述固定块（901）的外侧安装有移动块（905），且移动块（905）的中部和活塞板（902）的上端均安装有磁块（906），所述移动块（905）的侧边贯穿安装有往复丝杆（907），且往复丝杆（907）的端部固定在伺服电机（908）的输出端上；

所述活塞板（902）的外壁和固定块（901）的内壁相互贴合，且活塞板（902）和固定块（901）为滑动连接；

所述活塞板（902）上的磁块（906）和移动块（905）上的磁块（906）磁性相反，且移动块（905）和固定块（901）为滑动连接。

2.根据权利要求1所述的一种建筑施工降尘设备，其特征在于：所述预热结构（11）由衔接块（111）、空腔（112）、摩擦球（113）、挤压板（114）、助力弹簧（115）和第一磁珠（116）组成，且衔接块（111）固定在导流管（6）上，所述衔接块（111）的内部开设有空腔（112），且空腔（112）的内部填充有摩擦球（113），所述空腔（112）的内部安装有挤压板（114），且挤压板（114）通过助力弹簧（115）和衔接块（111）的内部相互连接，所述挤压板（114）的中部杆体伸出衔接块（111），且挤压板（114）的中部杆体端部安装有第一磁珠（116）。

3.根据权利要求2所述的一种建筑施工降尘设备，其特征在于：所述挤压板（114）通过助力弹簧（115）和衔接块（111）构成弹性伸缩结构，且挤压板（114）的侧边均匀分布有摩擦球（113）。

4.根据权利要求3所述的一种建筑施工降尘设备，其特征在于：所述弹力调控结构（12）由按压板（121）、第二磁珠（122）、圆盘（123）、辅助弹簧（124）和主气囊（125）组成，且按压板（121）位于支撑架（5）的上端中部，所述按压板（121）远离预热结构（11）的一端伸入至支撑架（5）的上端中部内侧，且按压板（121）的另一端固定安装有第二磁珠（122），所述按压板（121）的中部杆体上连接有圆盘（123），且按压板（121）的中部杆体外侧套设有辅助弹簧（124），左右两侧所述按压板（121）之间安装有主气囊（125）。

5.根据权利要求4所述的一种建筑施工降尘设备，其特征在于：所述按压板（121）端部的第二磁珠（122）和挤压板（114）端部的第一磁珠（116）磁性相同，且按压板（121）中部杆体外侧的辅助弹簧（124）端部与圆盘（123）接触但不连接，所述圆盘（123）与按压板（121）的中部杆体为螺纹连接。

6.根据权利要求5所述的一种建筑施工降尘设备，其特征在于：所述降温结构（14）由卡接柱（141）、吸气杆（142）、引导气囊（143）和进气孔（144）组成，且卡接柱（141）固定在防护桶（2）的内部左右两侧，所述卡接柱（141）的内部滑动连接有吸气杆（142），且吸气杆（142）的上端和防护桶（2）的上表面之间粘接有引导气囊（143），吸气杆（142）的下端为开口设置，卡接柱（141）和防护桶（2）的内部相互连通，所述防护桶（2）的前后两侧表面开设有进气孔（144）。

7.根据权利要求1‑6任意一项所述的一种建筑施工降尘设备的降尘方法，其特征在于，具体步骤如下：

S1：将移动底板（1）推动合适的位置，接着通过注水管（4）向水箱（3）的内部加注水源，接着开启伺服电机（908），开启伺服电机（908）后能够使得往复丝杆（907）旋转，通过往复丝杆（907）的旋转能够使得螺纹连接的移动块（905）在固定块（901）上移动，因移动块（905）和活塞板（902）上的磁块（906）磁性相反，当移动块（905）移动后即可带动活塞板（902）朝向固定块（901）的外侧移动，当活塞板（902）移动后即可利用吸水管（10）将水箱（3）内部的水源抽入至中转腔（903）中，当活塞板（902）随着移动块（905）复位后，即可将中转腔（903）内部的水源通过输水管（8）挤出至导流管（6）中，导流管（6）进入水源后即可通过喷雾板（7）上的雾化喷头将水源雾化喷出；

S2：当活塞板（902）向固定块（901）的外侧移动后，能够利用移动的活塞板（902）将储气腔（904）内部的气流，通过输气管（909）挤出至定位块（9010）中的推进气囊（9011）内部，推进气囊（9011）充气后发生膨胀从而推动导流管（6）进行旋转，当活塞板（902）在固定块（901）内部复位后，推进气囊（9011）内部的气流通过输气管（909）回流至储气腔（904）中，此时推进气囊（9011）失去气流后收缩并拉动导流管（6）复位，以此即可实现导流管（6）的往复旋转，通过导流管（6）的往复旋转即可带动喷雾板（7）进行同步旋转，利用喷雾板（7）的往复旋转从而能够提高对水雾的喷洒范围，增加降尘效果；

S3：当夏天外界温度较高时，因衔接块（111）与导流管（6）为固定连接，当导流管（6）旋转后能够使得衔接块（111）进行同步旋转，此时的助力弹簧（115）的弹力小于辅助弹簧（124）的弹力，当衔接块（111）旋转后，其挤压板（114）端部的第一磁珠（116）和按压板（121）端部的第二磁珠（122）相互靠近时，利用第一磁珠（116）和第二磁珠（122）的排斥磁力能够使得按压板（121）朝向支撑架（5）的上端内侧进行移动，使其移动后的按压板（121）对主气囊（125）进行挤压，使其主气囊（125）内部的气流通过连通管（13）进入至引导气囊（143）的内部，通过引导气囊（143）的膨胀推动吸气杆（142）向卡接柱（141）的上方移动，此时防护桶（2）利用前后两侧的进气孔（144）将外界的空气吸入至防护桶（2）和水箱（3）之间，当衔接块（111）转动后，其挤压板（114）端部的第一磁珠（116）和按压板（121）端部的第二磁珠（122）相互远离时，按压板（121）在辅助弹簧（124）的作用下复位回弹，停止对主气囊（125）的挤压，主气囊（125）复位后通过连通管（13）对引导气囊（143）内部的气流吸取，引导气囊（143）收缩后拉动吸气杆（142）向下移动复位，复位后的吸气杆（142）将防护桶（2）和水箱（3）之间的热气流向外挤出，以此往复旋转，即可增加防护桶（2）和水箱（3）之间的空气流速，降低水箱（3）的温度，避免水箱（3）内部加入的水源温度过高后向外喷出时，遇到外界的高温作用在喷射较短距离后就被蒸发；

S4：当冬天外界温度较低时，首先转动按压板（121）上螺纹连接的圆盘（123），使其螺纹连接的圆盘（123）朝向按压板（121）的内侧移动，圆盘（123）在按压板（121）上移动后能够对辅助弹簧（124）进行压缩，使其此时的辅助弹簧（124）的弹力小于助力弹簧（115）的弹力，当在喷水的过程中衔接块（111）进行旋转时，其上挤压板（114）端部的第一磁珠（116）和按压板（121）端部的第二磁珠（122）相互靠近时，利用第一磁珠（116）和第二磁珠（122）的排斥磁力，能够使得挤压板（114）朝向衔接块（111）的内侧移动，当挤压板（114）移动后即可使其空腔（112）内部的摩擦球（113）相互之间发生摩擦，当衔接块（111）转动后，其挤压板（114）端部的第一磁珠（116）和按压板（121）端部的第二磁珠（122）相互远离时，挤压板（114）在助力弹簧（115）的作用下复位，以此往复旋转，能够使得相邻摩擦球（113）之间频繁的发生摩擦挤压，通过摩擦球（113）相互摩擦后产生的热量即可将热量传递至金属材质的导流管（6）上，通过导流管（6）的升温即可对从中流过的水源起到预热作用，避免喷出的水源温度较低时，遇到外界的低温作用在喷射较短距离后就被凝结。
