专利号: 2021101507390
申请人: 莱芜凤凰建工集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

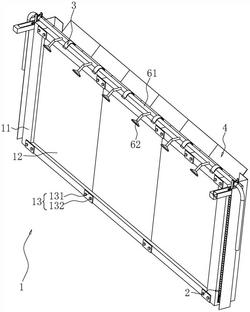

1.一种建筑施工降尘结构,包括围栏(1)、喷水管(61)和喷头(62),所述喷水管(61)设置在所述围栏(1)上,所述喷头(62)设置在所述喷水管(61)上,其特征在于,所述围栏(1)上设置有拉动装置(2),所述拉动装置(2)包括第一调节块(21)、第二调节块(22)、第一调节组件(23)、第二调节组件(24)和夹持组件(25),所述围栏(1)上开设有第一滑槽(111),所述第一调节块(21)滑移连接在所述第一滑槽(111)内,所述第一调节组件(23)设置在所述围栏(1)上且与所述第一调节块(21)连接;所述第一调节块(21)上开设有第二滑槽(211),所述第二调节块(22)滑移连接在所述第二滑槽(211)内,所述第二调节组件(24)设置在所述第一调节块(21)上且与所述第二调节块(22)连接;所述夹持组件(25)设置在所述第二调节块(22)上且与所述喷水管(61)连接。

2.根据权利要求1所述的一种建筑施工降尘结构,其特征在于,所述第一调节组件(23)包括第一电机(231)和第一螺杆(232),所述第一螺杆(232)转动连接在所述第一滑槽(111)内且与所述第一调节块(21)连接;所述第一电机(231)设置在所述围栏(1)上且与所述第一螺杆(232)连接;

所述第二调节组件(24)包括第二电机(241)和第二螺杆(242),所述第二螺杆(242)转动连接在第二滑槽(211)内且与所述第二调节块(22)连接,所述第二电机(241)设置在所述第一调节块(21)上且与所述第二螺杆(242)连接;

所述夹持组件(25)包括夹持块(251)、夹持杆(252)、安装块、双向螺杆(253)和转盘(254),所述安装块设置在所述喷水管(61)上,所述安装块上开设有夹持槽;所述第二调节块(22)上开设有第三滑槽(221),所述第三滑槽(221)的两端均滑移连接有所述夹持块(251),两个所述夹持块(251)均抵紧所述安装块;所述夹持杆(252)设置在所述夹持块(251)上且与所述夹持槽卡接;所述双向螺杆(253)转动连接在所述第三滑槽(221)内,两个所述夹持块(251)分别与所述双向螺杆(253)的两端连接;所述转盘(254)与所述双向螺杆(253)的一端连接。

3.根据权利要求1所述的一种建筑施工降尘结构,其特征在于,所述围栏(1)上设置有加固机构(3),所述加固机构(3)包括第一转轴(31)、加固块(32)和第三调节组件(33),所述第一转轴(31)转动连接在所述围栏(1)上,所述加固块(32)设置在所述第一转轴(31)上,所述加固块(32)抵触所述喷水管(61)且将所述喷水管(61)限定在所述围栏(1)上;

所述第三调节组件(33)包括第一齿轮(331)、第二齿轮(332)和第三电机(333),所述第三电机(333)设置在所述围栏(1)上,所述第一齿轮(331)键连接在所述第三电机(333)的输出轴上;所述第二齿轮(332)键连接在所述第一转轴(31)上且与所述第一齿轮(331)啮合。

4.根据权利要求3所述的一种建筑施工降尘结构,其特征在于,所述围栏(1)包括固定块(11)、挡块(12)和加固组件(13),所述固定块(11)设置有两个,所述拉动装置(2)设置在所述固定块(11)上;所述挡块(12)设置有多个且多个所述挡块(12)位于所述固定块(11)之间,所述加固机构(3)设置在所述挡块(12)上;

所述加固组件(13)包括加固板(131)和第一螺栓(132),所述加固板(131)的两端均开设有第一通孔,所述挡块(12)与所述固定块(11)上均开设有第一螺纹孔,所述第一螺栓(132)穿过所述第一通孔与所述第一螺纹孔螺纹连接;相邻两个所述挡块(12)之间设置有所述加固组件(13),所述加固板(131)的两端分别抵紧相邻两个所述挡块(12);所述固定块(11)与所述挡块(12)之间设置有所述加固组件(13),所述加固板(131)的两端分别抵紧所述挡块(12)与所述固定块(11)。

5.根据权利要求1所述的一种建筑施工降尘结构,其特征在于,所述围栏(1)上设置有遮挡装置(4),所述遮挡装置(4)包括遮挡板(41)、第二转轴(42)、第三调节块(43)、第四调节组件(44)和第五调节组件(45),所述围栏(1)上开设有第四滑槽(112),所述第三调节块(43)滑移连接在所述第四滑槽(112)内,所述第二转轴(42)连接在所述第三调节块(43)上,所述遮挡板(41)设置在所述第二转轴(42)上;

所述第四调节组件(44)包括第四电机(441)和第三螺杆(442),所述第三螺杆(442)转动连接在所述第四滑槽(112)内且穿过所述第三调节块(43);所述第四电机(441)设置在所述围栏(1)上且与所述第三螺杆(442)连接;

所述第五调节组件(45)包括第三齿轮(451)、第四齿轮(452)和第五电机(453),所述第五电机(453)设置在所述第三调节块(43)上,所述第三齿轮(451)键连接在所述第五电机(453)的输出轴上;所述第四齿轮(452)键连接在所述第二转轴(42)上且与所述第三齿轮(451)啮合。

6.根据权利要求5所述的一种建筑施工降尘结构,其特征在于,所述第三调节块(43)上开设有放置所述第二转轴(42)的放置槽,所述第三调节块(43)上设置有限定机构(5),所述限定机构(5)包括限定块(51)和第六调节组件(52),所述限定块(51)滑移连接在所述第三调节块(43)上,所述限定块(51)抵触所述第二转轴(42);

所述第六调节组件(52)包括第六电机(521)、第五齿轮(522)和齿条(523),所述第六电机(521)设置在所述第三调节块(43)上,所述第五齿轮(522)键连接在所述第六电机(521)上,所述齿条(523)设置在所述限定块(51)上且与所述第五齿轮(522)啮合。

7.根据权利要求5所述的一种建筑施工降尘结构,其特征在于,所述第二转轴(42)包括多个连接轴(421)、卡块(422)和第二螺栓(423),所述卡块(422)设置在所述连接轴(421)的一端,所述连接轴(421)远离所述卡块(422)的一端开设有第一卡槽(4211),所述第一卡槽(4211)与相邻所述连接轴(421)上所述卡块(422)卡接;所述连接轴(421)上开设有与所述第一卡槽(4211)连通的第二通孔,所述卡块(422)上开设有第二螺纹孔,所述第二螺栓(423)穿过所述第二通孔与所述第二螺纹孔螺纹连接;所述第四齿轮(452)键连接在所述连接轴(421)上;

所述连接轴(421)上开设有与所述遮挡板(41)卡接的第二卡槽,所述连接轴(421)上开设有与所述第二卡槽连通的第三通孔,所述遮挡板(41)上开设有第三螺纹孔,所述连接轴(421)上设置有穿过所述第三通孔与所述第三螺纹孔螺纹连接的第三螺栓(424)。

8.根据权利要求5所述的一种建筑施工降尘结构,其特征在于,所述遮挡板(41)上开设有漏水孔(411),所述遮挡板(41)上设置有引流板(412)。

9.一种如权利要求1所述的一种建筑施工降尘结构的降尘方法,其特征在于,S1:安装围栏(1),用围栏(1)将建筑施工的地方围住;

S2:安装喷水管(61),用拉动装置(2)将喷水管(61)拉到围栏(1)上,使喷头(62)朝向建筑施工的地方;

S3:安装遮挡装置(4),将遮挡装置(4)安装到围栏(1)远离建筑施工的一侧;

S4:喷淋,朝喷水管(61)内供水,使喷头(62)能够喷出水雾。
