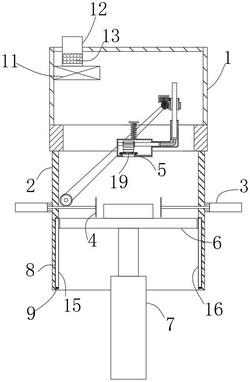

1.基于图像识别的计算机芯片检测设备，其特征在于，包括：

安装仓（1），其具有下开口；

遮光罩（2），其固定连通于所述安装仓（1）下开口的下方；

承载板（6），其用于承载计算机芯片，且能够滑动伸入至遮光罩（2）中，所述承载板（6）的下方连接有承载缸（7）；

伸缩杆（3），至少为两个且对称设置，所述伸缩杆（3）具有一伸缩端，所述伸缩端位于遮光罩（2）中，以便从计算机芯片的长度方向夹持计算机芯片；

图像识别器（19），其位于安装仓（1）中；以及

位置调整组件（5），其设置于所述安装仓（1）中，用于调节图像识别器（19）的水平位置并使其对应于计算机芯片的中心，且根据计算机芯片的长度大小调节所述图像识别器（19）的高度；

所述图像识别器（19）的四周固定有补光灯；

所述位置调整组件（5）包括：

调整仓（51），其内水平滑动连接所述图像识别器（19）；

图像获取口（52），其开设于所述调整仓（51）的底部一侧，且对应于两个伸缩杆（3）连线的中点位置；

调整管（55），设置为L型，其固定连通于所述调整仓（51）的一侧；以及滑杆（54），其一端与所述图像识别器（19）相连，另一端采用柔性柱（56）与驱动杆（57）相连，所述柔性柱（56）位于调整管（55）中；

且所述调整仓（51）的内侧底部铺设有支撑垫（53），所述支撑垫（53）上开设有对应于图像获取口（52）的避让口；

所述驱动杆（57）的竖向往返运动由传动组件驱动，所述传动组件由其中一个伸缩杆（3）的伸缩运动提供动力；

其中一个对应于传动组件的伸缩杆（3）的伸缩端表面开设有齿牙状的凹槽；

所述传动组件包括：

第一齿轮（512），其转动设置于所述遮光罩（2）中，且与凹槽啮合；

第一同步轮（513），其同轴固定于所述第一齿轮（512）上且采用传动带与第二同步轮（514）传动相连；

第一锥齿轮（515），其转动设置于所述安装仓（1）中且与第二同步轮（514）同轴设置；

第二锥齿轮（516），其与所述第一锥齿轮（515）呈90°啮合设置；

第二齿轮（517），其转动设置于第一齿轮座上，所述第一齿轮座固定于安装仓（1）中，所述第二齿轮（517）与第二锥齿轮（516）同轴固定相连；

第三齿轮（518），其转动设置于第二齿轮座上，所述第二齿轮座固定于安装仓（1）中，所述第三齿轮（518）与第二齿轮（517）相啮合；以及滚珠螺母（519），其同轴嵌入至所述第三齿轮（518）的内圈，且与驱动杆（57）传动相连，所述驱动杆（57）竖向限位滑动设置于所述安装仓（1）中；

所述调整仓（51）竖向限位滑动于所述安装仓（1）中，所述调整仓（51）的顶部固定有弹簧（58），所述弹簧（58）的另一端与支撑板（59）相连，所述支撑板（59）固定于所述安装仓（1）中；

所述弹簧（58）的弹力被配置为：当所述驱动杆（57）向下移动进而通过柔性柱（56）将图像识别器（19）进行水平移动至对应于图像获取口（52）位置时，所述调整仓（51）保持静止，之后所述驱动杆（57）继续向下移动时，则驱动所述调整仓（51）整体向下移动。

2.根据权利要求1所述的基于图像识别的计算机芯片检测设备，其特征在于，所述遮光罩（2）为方形结构，其内部的其中两个对称分布的侧壁上开设有容置槽（8），所述容置槽（8）的底部采用弹性垫（9）分别连接有第一板体（15）和第二板体（16），当所述第一板体（15）和所述第二板体（16）呈水平状时能够密封所述遮光罩（2），当所述第一板体（15）和所述第二板体（16）呈竖直状时能够与容置槽（8）所对应的遮光罩（2）的侧壁齐平。

3.根据权利要求2所述的基于图像识别的计算机芯片检测设备，其特征在于，所述第一板体（15）和第二板体（16）相互靠近的一端均固定有密封垫（14），所述第一板体（15）中还嵌入有靠近于密封垫（14）的第一磁块（17），所述第二板体（16）中还嵌入有靠近于密封垫（14）的第二磁块（18），所述第一磁块（17）和第二磁块（18）呈相互磁吸状。

4.根据权利要求1所述的基于图像识别的计算机芯片检测设备，其特征在于，所述安装仓（1）的顶部设置有进气泵（11），所述进气泵（11）通过进气管（12）向所述安装仓（1）中供气，所述进气管（12）中嵌入有干燥棉（13）。

5.根据权利要求4所述的基于图像识别的计算机芯片检测设备，其特征在于，当所述图像识别器（19）的停机时长大于停机阈值时，所述进气泵（11）开始定期供气并使得安装仓（1）以及遮光罩（2）中的气压大于外部气压。

6.基于图像识别的计算机芯片检测方法，其采用如权利要求1所述的基于图像识别的计算机芯片检测设备，其特征在于，包括如下步骤：S1.向承载板（6）上放置芯片，且计算机芯片的长度方向与伸缩杆（3）的长度方向相同；

S2.承载缸（7）进行伸长，此时承载板（6）向上移动并驱动第一板体（15）和第二板体（16）进行偏转，直至第一板体（15）和第二板体（16）呈竖直状；

S3.两个伸缩杆（3）进行同步伸长，从而调整计算机芯片的位置并夹持计算机芯片；

S4.驱动杆（57）在其中一个伸缩杆（3）以及传动组件的配合下向下移动，进而将通过柔性柱（56）将图像识别器（19）进行水平移动至对应于图像获取口（52）位置，之后所述驱动杆（57）继续向下移动并驱动调整仓（51）向下移动；

S5.图像识别器（19）对计算机芯片进行拍照并对比，进而实现对于计算机芯片的检测；

S6.伸缩杆（3）进行复位，同时驱动图像识别器（19）以及调整仓（51）进行复位；

S7.承载缸（7）进行收缩复位；

S8.对承载板（6）上的计算机芯片进行下料。
