专利号: 202310277523X
申请人: 内蒙古利民煤焦有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种煤矿开采时的煤炭转运方法,其特征在于:按如下步骤进行,

K1、将煤矿采集下来后,就近集中输送到一个输送带上,输送带的末端具有一个矩形漏斗状的排料罩(6);

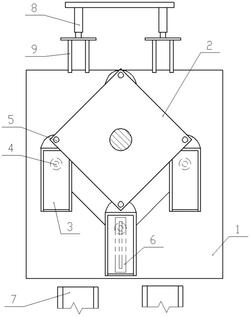

K2、安装一个转煤设备来转运煤炭,这个转煤设备包括有一个能转动的基台(1),基台(1)上通过第一液压柱(4)铰接安装有四个料车(3),液压柱垂直于基台(1)设置,并在第一液压柱(4)伸长时插入到料车(3)的底盘上,使得料车(3)与基台(1)铰接;另外,还在基台(1)上方平行地安装有一块能够转动的盖板(2),且盖板(2)的四个角落处通过第二液压柱(5)分别对应铰接有四个料车(3)的车尾,每个料车(3)对应的两根液压柱呈上下错开式设置;

在安装时,必须满足:第一液压柱(4)和第二液压柱(5)随各自所在的基台(1)和盖板(2)转动的圆形轨迹的圆心之间的连线,与每个料车(3)上铰接的第一液压柱(4)和第二液压柱(5)端面圆心之间的连线平行或者共线;

在料车(3)露出盖板(2)之外的一个位置处,设有前述的排料罩(6),排料罩(6)设置有用于开关的阀门;

K3、令盖板(2)和基台(1)联动,当每个料车(3)转至排料罩(6)下方时暂停,打开阀门,以便采集的煤炭直接落入料车(3)内,料车(3)在运动过程中,始终会呈现一个相对固定的姿态,在水平面内平动而不转动,料车(3)的车头始终朝向运输轨道(7)一侧,且与运输轨道(7)保持平行或重合;

K4、待四个料车(3)都装好煤炭后,运动至呈矩形阵列的布局位置时,基台(1)和盖板(2)停转,两侧的两个料车(3)各自正对前面的一个运输轨道(7),此时,第一液压柱(4)和第二液压柱(5)均缩回以释放料车(3),然后沿着料车(3)轴向推动位于后排的左右两个料车(3)的车尾,使得后排料车(3)接触并推动前排料车(3),从而使得四个料车(3)分两列各自进入对应的运输轨道(7)内。

2.根据权利要求1所述一种煤矿开采时的煤炭转运方法,其特征在于:推动后排料车(3)时,按以下方法进行,在料车(3)后排安装一对液压杆(8),每根液压杆(8)上固定一对彼此平行的推杆(9),每对推杆(9)用于推动一个料车(3)的车尾,当需要推动料车(3)时,液压杆(8)伸长即可。

3.根据权利要求2所述一种煤矿开采时的煤炭转运方法,其特征在于:所述料车(3)的车尾还设有插孔,且至少在后排料车(3)的车前端固定有一对插销(10),所述插孔与对应的所述推杆(9)和插销(10)插接配合,以确保每一列料车(3)能够一致地被推入到对应的运输轨道(7)内。

4.根据权利要求3所述一种煤矿开采时的煤炭转运方法,其特征在于:插孔以及运输轨道(7)的入口端均呈喇叭状,以确保推杆(9)和插销(10)滑入,以及让车前端顺利进入到运输轨道(7)内。

5.根据权利要求4所述一种煤矿开采时的煤炭转运方法,其特征在于:前排料车(3)的车前端具有倒角,确保能让车前端更顺利地进入到运输轨道(7)内。

6.根据权利要求3‑5任一项所述一种煤矿开采时的煤炭转运方法,其特征在于:在前排料车(3)的车尾的插槽(11)内侧壁上具有一个盲孔(13),与插槽(11)对应的所述插销(10)侧壁弹性地安装有一个滑动舌(12),滑动舌(12)在自然状态下露出插销(10)外的一端呈弧形凸面,当插销(10)插入到插孔内时,弧形凸面与插槽(11)的槽口挤压而顺势被压入到插销(10)内,并最终进入到盲孔(13)内而卡住,同时由于滑动舌(12)露出插销(10)的一端的后侧为与盲孔(13)孔壁贴合的圆柱面,而使得前方料车(3)拉动后方料车(3)时,后方料车(3)不会脱落,将每一列的两个料车(3)稳定地串联在一起,形成很好的牵引作用。
