专利号: 2023101909010
申请人: 沭阳县黎明米业有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2023-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

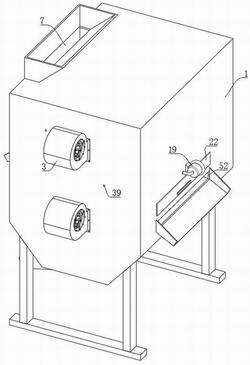

1.一种用于大米加工的筛选分离设备,包括壳体(1),其特征在于:所述壳体(1)的内壁上竖直固定有两个网板(2),两个所述网板(2)将壳体(1)分隔成吹风腔(101)、分离腔(102)、收集腔(103),所述分离腔(102)设置在吹风腔(101)和收集腔(103)之间;

所述吹风腔(101)的外壁上固定有多个风机(3),所述风机(3)的出气端与吹风腔(101)内部相连通;

所述收集腔(103)的底面上开设有出渣口(4),所述收集腔(103)的侧壁上开设有排风口(5),所述排风口(5)内壁上固定有第一过滤棉(6);

所述分离腔(102)的顶面上开设有进料口(7),所述分离腔(102)的底面上开设有出米口(8);

所述分离腔(102)的内部上下设置有两个倾斜板(9),两个所述倾斜板(9)的倾斜方向相反,并且两个所述倾斜板(9)的顶端均固定有弹性条(10),两个所述弹性条(10)均固定在分离腔(102)的内壁上,两个所述倾斜板(9)的底端两侧分别转动连接在两个网板(2)的侧壁上,两个所述倾斜板(9)的底面上均固定有震动电机(11);

两个所述倾斜板(9)上均开设有矩形通槽(12),两个所述矩形通槽(12)的内壁上均固定有筛网(13),下方的所述筛网(13)上的筛孔大于上方的筛网(13)上的筛孔,所述矩形通槽(12)的一侧边缘处转动连接有多个转动柱(14),所述转动柱(14)的外壁上均匀固定有多个刷毛(15);

所述转动柱(14)呈中空结构,所述转动柱(14)的侧壁上开设有多个通孔(16),所述通孔(16)内部设置有吸尘机构,所述吸尘机构用于吸取米粒上的米糠或灰尘;

两个所述倾斜板(9)的下方均设置有排出机构,所述排出机构用于对下落的大米进行引导排出;

所述吸尘机构包括吸气管(17)、收集箱(18)、真空泵(19),所述吸气管(17)贯穿转动柱(14)的底面并与转动柱(14)的内壁转动连接,并且所述吸气管(17)的外壁上固定有支架(20),所述支架(20)固定在倾斜板(9)的底面上,所述收集箱(18)的两端固定在两个网板(2)之间,所述收集箱(18)的一侧贯穿壳体(1)并延伸出去后铰接有密封门(22),所述吸气管(17)远离转动柱(14)的一端通过柔性管和收集箱(18)固定连通,所述真空泵(19)固定在壳体(1)的外壁上,所述真空泵(19)的吸气端通过导管与收集箱(18)内部相连通,并且所述真空泵(19)和收集箱(18)的连接处固定有第二过滤棉(21)。

2.根据权利要求1所述的一种用于大米加工的筛选分离设备,其特征在于:多个所述转动柱(14)的底面上共同设置有传动机构,所述传动机构用于传动多个转动柱(14)同步转动,所述传动机构包括第一电机(23)、多个第一齿轮(24),所述第一电机(23)固定在倾斜板(9)的底面上,所述第一电机(23)的输出轴上固定有第二齿轮(25),多个所述第一齿轮(24)分别套设固定在对应的转动柱(14)的外壁上,多个所述第一齿轮(24)的外壁上共同传动连接有同步带(26),所述第二齿轮(25)和同步带(26)相啮合。

3.根据权利要求2所述的一种用于大米加工的筛选分离设备,其特征在于:所述转动柱(14)的内部设置有临时封堵机构,在转动柱(14)转动的过程中,所述临时封堵机构用于对部分通孔(16)的一侧进行临时封堵,所述临时封堵机构包括多个插设槽(27),多个所述插设槽(27)呈圆周阵列开设在吸气管(17)的顶面上,每个所述插设槽(27)内部均插设有连接柱(28),多个所述连接柱(28)的顶部共同连接有转动环(29),所述转动环(29)的顶面上固定有封堵条(30),所述封堵条(30)和转动柱(14)的内壁滑动密封接触。

4.根据权利要求3所述的一种用于大米加工的筛选分离设备,其特征在于:所述封堵条(30)的侧壁上开设有多个吹气孔(31),所述吹气孔(31)与通孔(16)的位置相对应,所述封堵条(30)的顶面上固定有第一活塞(32),所述第一活塞(32)和转动柱(14)的内顶面之间共同固定有第一弹簧(33),所述第一活塞(32)和转动柱(14)的内壁滑动密封接触,所述第一活塞(32)的顶面上开设有贯通的进气孔(34),所述进气孔(34)的底部固定连通有连接管(35),所述连接管(35)上固定连通有多个分支管(36),所述分支管(36)分别与对应的吹气孔(31)固定连通,所述转动柱(14)的内顶面上开设有进气槽(37),所述进气槽(37)的内部固定有第一单向阀(38),所述进气槽(37)的顶部固定有连通管(39),所述连通管(39)与外部相连通,所述封堵条(30)的下方设置有推动机构,所述推动机构用于间歇上下推拉转动环(29)。

5.根据权利要求4所述的一种用于大米加工的筛选分离设备,其特征在于:所述进气孔(34)内部固定有第二单向阀(40),所述第二单向阀(40)用于限制连接管(35)内部的气体回流。

6.根据权利要求4所述的一种用于大米加工的筛选分离设备,其特征在于:所述推动机构包括引导槽(41),所述引导槽(41)开设在转动环(29)的表面上,所述引导槽(41)由多个S型槽连通组成,所述引导槽(41)的内部滑动接触有引导销(42),所述引导销(42)固定在转动柱(14)的内壁上。

7.根据权利要求5所述的一种用于大米加工的筛选分离设备,其特征在于:所述连接管(35)的底部固定连通有蓄气机构,当第一活塞(32)、进气孔(34)、第二单向阀(40)配合向连接管(35)内部吹气时,所述蓄气机构用于对气体进行临时储存,所述蓄气机构包括蓄气管(43),所述蓄气管(43)固定连通在连接管(35)的底面上,所述蓄气管(43)的内部密封滑动有第二活塞(44),所述第二活塞(44)的底面和蓄气管(43)的底面之间共同固定有第二弹簧(45),所述蓄气管(43)的底面上开设有泄压孔(46)。

8.根据权利要求3所述的一种用于大米加工的筛选分离设备,其特征在于:所述通孔(16)的内部固定有过滤网(47),所述过滤网(47)的一侧设置有挤出机构,当通孔(16)转动至封堵条(30)位置时,所述挤出机构用于对过滤网(47)内部的杂质进行挤出疏通,所述挤出机构包括推动板(48),所述推动板(48)滑动连接在通孔(16)内部,所述推动板(48)和过滤网(47)之间共同固定有第三弹簧(49),所述推动板(48)靠近过滤网(47)的一侧固定有多个挤出柱(50),所述挤出柱(50)和过滤网(47)的网孔一一对应,所述推动板(48)远离过滤网(47)的一侧开设有斜面。

9.根据权利要求1所述的一种用于大米加工的筛选分离设备,其特征在于:所述排出机构包括下料板(51),所述下料板(51)在倾斜板(9)的下方,所述下料板(51)呈倾斜状态,并且所述下料板(51)与对应的倾斜板(9)的倾斜方向相反,所述下料板(51)固定在两个网板(2)之间,并且所述下料板(51)的最低点设置有下料口(52),所述下料口(52)贯穿开设在壳体(1)的内壁上。
