专利号: 2023207902190
申请人: 苏州嘉宜安科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

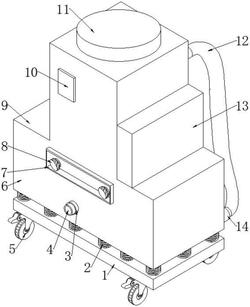

1.一种骨粉粉碎筛选装置,包括底座(1),其特征在于:所述底座(1)的顶部固定连接有若干个阻尼减震器(2),所述阻尼减震器(2)的顶部固定连接有第一壳体(6)和第二壳体(9),所述第一壳体(6)内壁的侧面通过两组轴承转动连接有两个破碎轮(18),所述第一壳体(6)的侧面固定连接有第二防护罩(13),所述第二防护罩(13)内壁的侧面固定连接有驱动组件(19),所述驱动组件(19)固定连接在破碎轮(18)的轴端,所述第一壳体(6)内壁的前后侧通过两组轴承转动连接有两个收卷辊(16),所述第一壳体(6)的前侧固定连接有第一防护罩(7),所述第一防护罩(7)内固定安装有第一电机(8),所述第一电机(8)与收卷辊(16)的轴端固定连接,两个所述收卷辊(16)之间固定缠绕有筛网(17),所述第一壳体(6)和第二壳体(9)之间固定穿设有刮板(15),所述刮板(15)的一端与筛网(17)表面搭接,所述刮板(15)的另一端位于第二壳体(9)内,所述第二壳体(9)的后侧固定安装有第二抽送泵(14),所述第二抽送泵(14)与第一壳体(6)顶部后侧之间固定连接有连接管(12)。

2.根据权利要求1所述的一种骨粉粉碎筛选装置,其特征在于:所述驱动组件(19)包括主动齿轮(191)和从动齿轮(192),所述主动齿轮(191)和从动齿轮(192)分别固定连接在两个破碎轮(18)的轴端,所述主动齿轮(191)和从动齿轮(192)相啮合,所述第二防护罩(13)内壁的侧面固定安装有第二电机(193),所述第二电机(193)的输出轴与从动齿轮(192)的表面固定连接。

3.根据权利要求1所述的一种骨粉粉碎筛选装置,其特征在于:所述底座(1)底部靠近四角的位置均固定安装有滚轮(5),所述滚轮(5)内设置有刹车片。

4.根据权利要求1所述的一种骨粉粉碎筛选装置,其特征在于:所述第一壳体(6)的顶部螺纹连接有盖板(11),所述第一壳体(6)的前侧固定安装有操控面板(10)。

5.根据权利要求1所述的一种骨粉粉碎筛选装置,其特征在于:所述第一壳体(6)的前侧底部固定安装第一抽送泵(3),所述第一抽送泵(3)的一端固定连接有出料管(4)。
