专利号: 2023101768154
申请人: 江苏兴华基础建设工程有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 水利工程;基础;疏浚
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

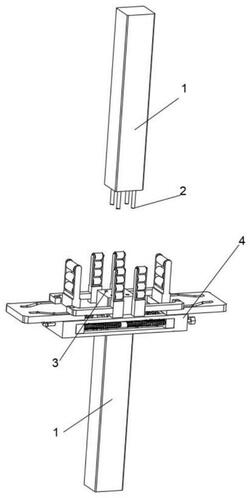

1.一种地基基础工程用桩基施工辅助装置,包括桩基(1),所述桩基(1)设置两组,一组所述桩基(1)端部设置四组钢筋(2),另一组所述桩基(1)端部设置四组对接孔(3),其特征在于:两组所述桩基(1)端部之间设置具有校正功能的辅助装置(4);

所述辅助装置(4)包括固定座(401),所述固定座(401)上对称设置两组变距板(402),所述变距板(402)上对称开设两组变距孔(403),所述变距孔(403)插接销轴(404),所述销轴(404)一端连接滑套(405),两组所述滑套(405)均滑动连接导柱(406),所述销轴(404)另一端设置侧校正机构(409),所述变距板(402)一端固定连接校正架一(407),所述校正架一(407)上等距离旋接三组滚柱一(408)。

2.根据权利要求1所述的一种地基基础工程用桩基施工辅助装置,其特征在于:所述固定座(401)包括固定架(11),所述固定架(11)一侧开设导向槽(12),所述导向槽(12)内旋接双螺纹丝杠(13),所述双螺纹丝杠(13)上对称设置两组压板(14),所述压板(14)滑动连接两组滑杆(15),所述滑杆(15)一端连接固定板(16),两组滑杆(15)上套设弹簧(17),所述固定架(11)上对称开设两组矩形槽(18)。

3.根据权利要求2所述的一种地基基础工程用桩基施工辅助装置,其特征在于:所述压板(14)包括板体(141),所述板体(141)一端开设螺纹孔(142),板体(141)上开设孔槽(143),所述孔槽(143)内对称开设两组通孔(144),所述螺纹孔(142)螺接双螺纹丝杠(13),所述弹簧(17)延伸进孔槽(143)内,所述通孔(144)滑动连接滑杆(15)。

4.根据权利要求1所述的一种地基基础工程用桩基施工辅助装置,其特征在于:所述销轴(404)滑动连接变距孔(403),所述变距孔(403)由长直线孔(31)、斜孔(32)、短直线孔(33)组成。

5.根据权利要求1所述的一种地基基础工程用桩基施工辅助装置,其特征在于:所述侧校正机构(409)包括L型杆(91),所述L型杆(91)一端固定连接校正架二(92),所述校正架二(92)上等距离旋接四组滚柱二(93),所述校正架二(92)与校正架一(407)垂直分布。

6.根据权利要求1所述的一种地基基础工程用桩基施工辅助装置,其特征在于:所述滑套(405)位于矩形槽(18)内,并且滑套(405)滑动连接矩形槽(18),所述导柱(406)固定在矩形槽(18)内,所述变距板(402)固定连接板体(141),所述销轴(404)另一端固定连接L型杆(91)。

7.根据权利要求2所述的一种地基基础工程用桩基施工辅助装置,其特征在于:所述固定架(11)两端对称开设四组导向孔,导向孔滑动连接滑杆(15)。
