专利号: 2023100650704
申请人: 江西天仙精藏设备有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

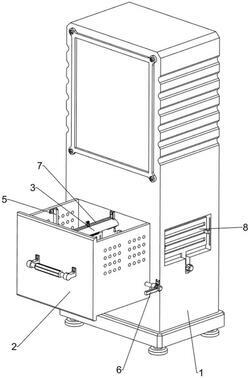

1.一种可存放遗物的骨灰盒存放架,其特征在于,包括有:

骨灰盒架体(1)和遗物收集框(2),骨灰盒架体(1)的下部滑动式连接有遗物收集框(2);

置放机构(3),遗物收集框(2)内设有置放机构(3);

存放机构(4),遗物收集框(2)内部的左右两侧均设有存放机构(4)。

2.如权利要求1所述的一种可存放遗物的骨灰盒存放架,其特征在于,置放机构(3)包括有:摆动板(32),遗物收集框(2)内部的中间位置转动式连接有两根摆动板(32);置物板(31),遗物收集框(2)的内上方连接有置物板(31),置物板(31)位于摆动板(32)的上方;

齿轮(33),两根摆动板(32)的中部位置均设有齿轮(33);

空间凸轮(36),右侧摆动板(32)的后部连接有空间凸轮(36);

滑动块(34),遗物收集框(2)的后上侧滑动式连接有滑动块(34),空间凸轮(36)和滑动块(34)螺纹式配合;

第一弹簧(35),遗物收集框(2)与滑动块(34)之间绕设有第一弹簧(35),第一弹簧(35)的前部与遗物收集框(2)连接,第一弹簧(35)的后部与滑动块(34)连接。

3.如权利要求2所述的一种可存放遗物的骨灰盒存放架,其特征在于,存放机构(4)包括有:存放箱(41),遗物收集框(2)内部的左下侧设有存放箱(41),遗物收集框(2)内部的右下侧也设有存放箱(41);

旋转板(42),两侧存放箱(41)上均转动式连接有旋转板(42);

绕线轮(44),两根摆动板(32)的前部均连接有绕线轮(44);

拉绳(45),两侧的绕线轮(44)上均设有拉绳(45),左侧的拉绳(45)与左侧的旋转板(42)连接,右侧的拉绳(45)与右侧的旋转板(42)连接,通过拉绳(45)带动旋转板(42)。

4.如权利要求3所述的一种可存放遗物的骨灰盒存放架,其特征在于,还包括有提升机构(5),提升机构(5)包括有:滑块(51),遗物收集框(2)左部的中上侧固定式连接有滑块(51),遗物收集框(2)右部的中上侧也固定式连接有滑块(51);

滑动框(52),两侧存放箱(41)的内部均滑动式连接有滑动框(52),滑动框(52)的上部均与相近的滑块(51)滑动式连接。

5.如权利要求4所述的一种可存放遗物的骨灰盒存放架,其特征在于,还包括有卡位机构(6),卡位机构(6)包括有:滑套(61),遗物收集框(2)的右后部有一个圆孔,骨灰盒架体(1)的右下部固定式连接有滑套(61),滑套(61)与圆孔处于同一水平;

插梢(62),滑套(61)中间穿过插梢(62),插梢(62)穿进圆孔里面;

第二弹簧(63),滑套(61)与插梢(62)之间绕设有第二弹簧(63),第二弹簧(63)的左侧与滑套(61)连接,第二弹簧(63)的右侧与插梢(62)连接。

6.如权利要求5所述的一种可存放遗物的骨灰盒存放架,其特征在于,还包括有夹紧机构(7),夹紧机构(7)包括有:移动块(71),置物板(31)上部的前后两侧均设有一个方形块,两个方形块的之间滑动式连接有移动块(71);

第三弹簧(72),移动块(71)上部的前后两侧与方形块之间均连接有第三弹簧(72),第三弹簧(72)的上部与方形块连接,第三弹簧(72)的下部与移动块(71)连接。

7.如权利要求6所述的一种可存放遗物的骨灰盒存放架,其特征在于,还包括有挡板机构(8),挡板机构(8)包括有:遮挡板(81),遗物收集框(2)的左右两侧都均匀分布着小气孔,骨灰盒架体(1)下部的左右两侧均滑动式连接有遮挡板(81);

固定块(82),遮挡板(81)的下部均连接有固定块(82)。

8.如权利要求3所述的一种可存放遗物的骨灰盒存放架,其特征在于,还包括有:扭力弹簧(43),左侧旋转板(42)的后部与左侧存放箱(41)之间绕设有扭力弹簧(43),右侧旋转板(42)的后部与右侧存放箱(41)之间也绕设有扭力弹簧(43),扭力弹簧(43)的前部与旋转板(42)连接,扭力弹簧(43)的后部与存放箱(41)连接。
