专利号: 2022235934149
申请人: 盐城市荣洲工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

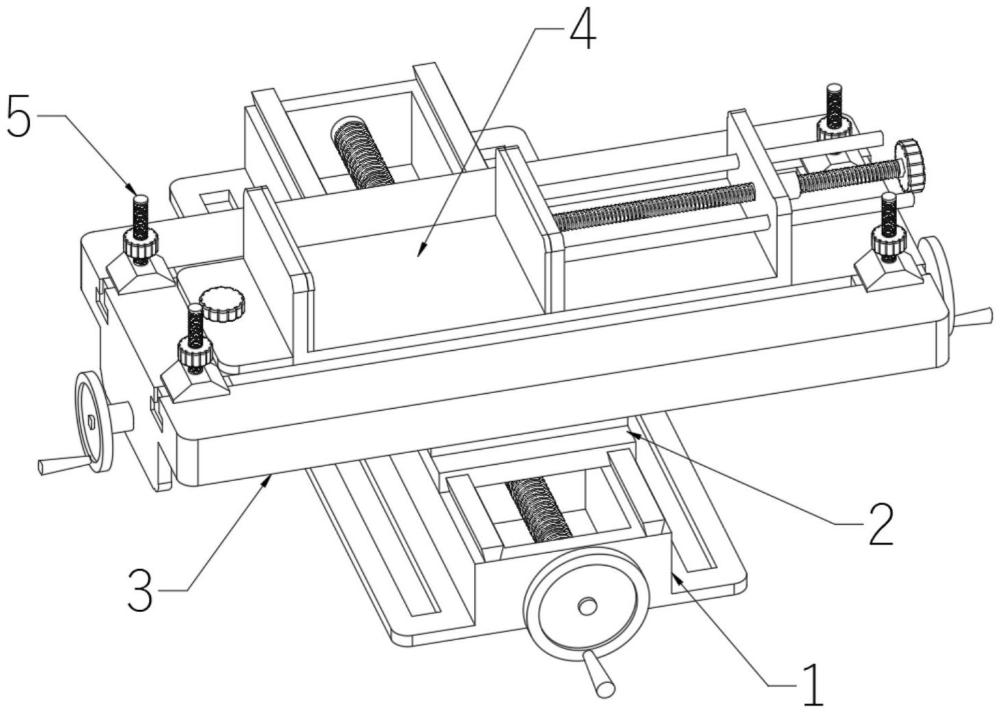

1.一种十字工作台,包括纵向调节机构(1),所述纵向调节机构(1)包括矩形框体(10),所述矩形框体(10)的顶部活动连接有移动机构(2),其特征在于:所述移动机构(2)包括移动座(20),所述移动座(20)的顶部设有连接座(22),所述连接座(22)的顶部活动连接有横向调节机构(3),所述横向调节机构(3)包括工作台(30),所述工作台(30)的顶部开设有两个呈前后对称排布的T形滑槽(300),所述T形滑槽(300)内连接有可拆卸的定位机构(5),所述工作台(30)的顶部连接有可拆卸的夹持机构(4)。

2.根据权利要求1所述的十字工作台,其特征在于:所述矩形框体(10)内壁的前后两侧之间转动连接有第一丝杆(11),所述移动座(20)的底部设有滑动连接于矩形框体(10)内的矩形移动块(21),所述矩形移动块(21)螺纹连接于第一丝杆(11)的外壁。

3.根据权利要求2所述的十字工作台,其特征在于:所述第一丝杆(11)的前端穿过矩形框体(10)内壁的前侧且固定连接有第一手轮(12)。

4.根据权利要求1所述的十字工作台,其特征在于:所述矩形框体(10)左右两侧的底部均设有第一安装板(14),所述矩形框体(10)的顶部设有两个呈左右对称设置的导轨(13),所述移动座(20)的底部开设有两个呈左右对称排布的连接槽(200),两个所述导轨(13)分别与两个连接槽(200)滑动连接。

5.根据权利要求1所述的十字工作台,其特征在于:所述工作台(30)底部的左右两侧边缘处均设有固定凸板(31),两个所述固定凸板(31)之间且位于中部的位置转动连接有第二丝杆(32),两个所述固定凸板(31)之间设有两个呈前后对称设置的第一定位杆(33),所述第二丝杆(32)和第一定位杆(33)的左端均穿过连接座(22)的右侧,所述连接座(22)螺纹连接于第二丝杆(32)的外壁,所述连接座(22)滑动连接于第一定位杆(33)的外壁。

6.根据权利要求5所述的十字工作台,其特征在于:所述第二丝杆(32)的左右两端分别贯穿两个固定凸板(31)相对的侧面,且所述第二丝杆(32)的左右两端均固定连接有第二手轮(34)。

7.根据权利要求1所述的十字工作台,其特征在于:所述定位机构(5)包括滑动连接于T形滑槽(300)内的T形滑块(50),所述T形滑块(50)顶部的中部设有螺纹柱(51),所述螺纹柱(51)的外侧套设有梯形压块(52),所述螺纹柱(51)的外壁螺纹连接有紧固螺母(53)。

8.根据权利要求1所述的十字工作台,其特征在于:所述夹持机构(4)包括开口向上设置的U形板(40),所述U形板(40)的右侧螺纹连接有螺纹杆(41),所述螺纹杆(41)的左端穿过U形板(40)的右侧且转动连接有移动夹板(42),所述移动夹板(42)的右侧设有两个呈前后对称设置的第二定位杆(420),两个所述第二定位杆(420)的右端均贯穿U形板(40)内壁的右侧。

9.根据权利要求8所述的十字工作台,其特征在于:所述U形板(40)内壁的左侧和移动夹板(42)的左侧均设有橡胶板(45)。

10.根据权利要求8所述的十字工作台,其特征在于:所述U形板(40)左侧的底部设有第二安装板(43),所述第二安装板(43)的顶部开设有安装孔,安装孔内活动连接有紧固螺栓(44),所述U形板(40)的底部且靠近右侧的位置设有定位插杆(46),所述工作台(30)的顶部且靠近左侧的位置开设有供紧固螺栓(44)螺纹连接的螺纹孔(301),所述工作台(30)的顶部且靠近右侧的位置开设有供定位插杆(46)插接的圆形孔(302)。
