专利号: 2020100387819
申请人: 新昌县维斯机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

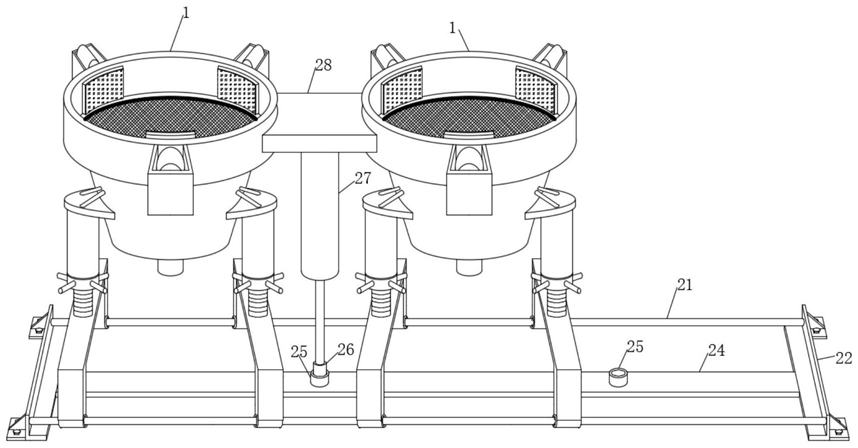

1.一种不规则零件加工用珩床工作台,包括防护架(1),其特征在于:所述防护架(1)的底板上设置有漏屑网板(2),防护架(1)的底板上设置有橡胶圈(3),防护架(1)的表面设置有固定架(4),所述固定架(4)的内部设置有电动液压缸(5),所述电动液压缸(5)的轴体端部设置有夹持板(6),防护架(1)的底面上设置有料筒(8),所述料筒(8)的底端插接有排料管(9),料筒(8)的外壁上设置有外延板(10),所述外延板(10)的底面设置有伸缩组件,所述伸缩组件的底端设置有支撑架(19),所述支撑架(19)的底面设置有连接筒(20),所述连接筒(20)套设在导向杆(21)上,所述导向杆(21)的两端均设置有边封板(22),所述边封板(22)的表面设置有接地件(23),边封板(22)的表面设置有连接板(24),所述连接板(24)的表面设置有定位筒(25),所述定位筒(25)的内部插接有定位插头(26),所述定位插头(26)固定在电动伸缩杆(27)的轴体端部,所述电动伸缩杆(27)固定在固定座(28)上,所述固定座(28)活动连接在防护架(1)的外壁上。

2.根据权利要求1所述的一种不规则零件加工用珩床工作台,其特征在于:所述防护架(1)呈圆形框体结构,漏屑网板(2)贯穿防护架(1)的底板,橡胶圈(3)呈圆环形结构,橡胶圈(3)处于漏屑网板(2)的边缘处,固定架(4)设置有三个,三个固定架(4)等距离等大小排列在防护架(1)的侧板外壁上,夹持板(6)呈圆弧形板状结构,夹持板(6)的表面设置有橡皮垫(7)。

3.根据权利要求1所述的一种不规则零件加工用珩床工作台,其特征在于:所述料筒(8)呈圆台形筒体结构,外延板(10)呈圆弧形板状结构,外延板(10)设置有两个,两个外延板(10)关于料筒(8)的底板中心对称分布,且外延板(10)的顶面与料筒(8)的外壁之间设置有牵拉杆(11)。

4.根据权利要求1所述的一种不规则零件加工用珩床工作台,其特征在于:所述伸缩组件包括套筒(12),套筒(12)呈圆筒形结构,套筒(12)的内部中空部分呈矩形柱体结构,套筒(12)的内部设置有卡板(13),卡板(13)呈方形板状结构,卡板(13)的表面设置有升降螺杆(14),升降螺杆(14)的杆体上螺接有调节转环(15),调节转环(15)的表面设置有限位转环(16),限位转环(16)转动连接在限位环槽(17)中,限位环槽(17)开设在套筒(12)的表面上,且调节转环(15)的外环面上设置有手柄杆(18)。

5.根据权利要求4所述的一种不规则零件加工用珩床工作台,其特征在于:所述限位转环(16)呈断面为“凸”字形的圆环结构,限位环槽(17)呈圆环结构,限位环槽(17)的内壁上设置有收口环,收口环设置有两个,两个收口环共同对限位转环(16)限位。

6.根据权利要求1所述的一种不规则零件加工用珩床工作台,其特征在于:所述支撑架(19)呈“匚”字形结构,连接筒(20)的内壁上嵌入安装有滚珠,边封板(22)呈“L”形板状结构,接地件(23)包括接地板(231),接地板(231)与边封板(22)之间设置有脚板(232),且接地板(231)的表面设置有接地螺杆(233)。
