专利号: 2022234433129
申请人: 嵊州市吉鹿通风设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种滤污效果好的抽油烟机,其特征在于,包括:

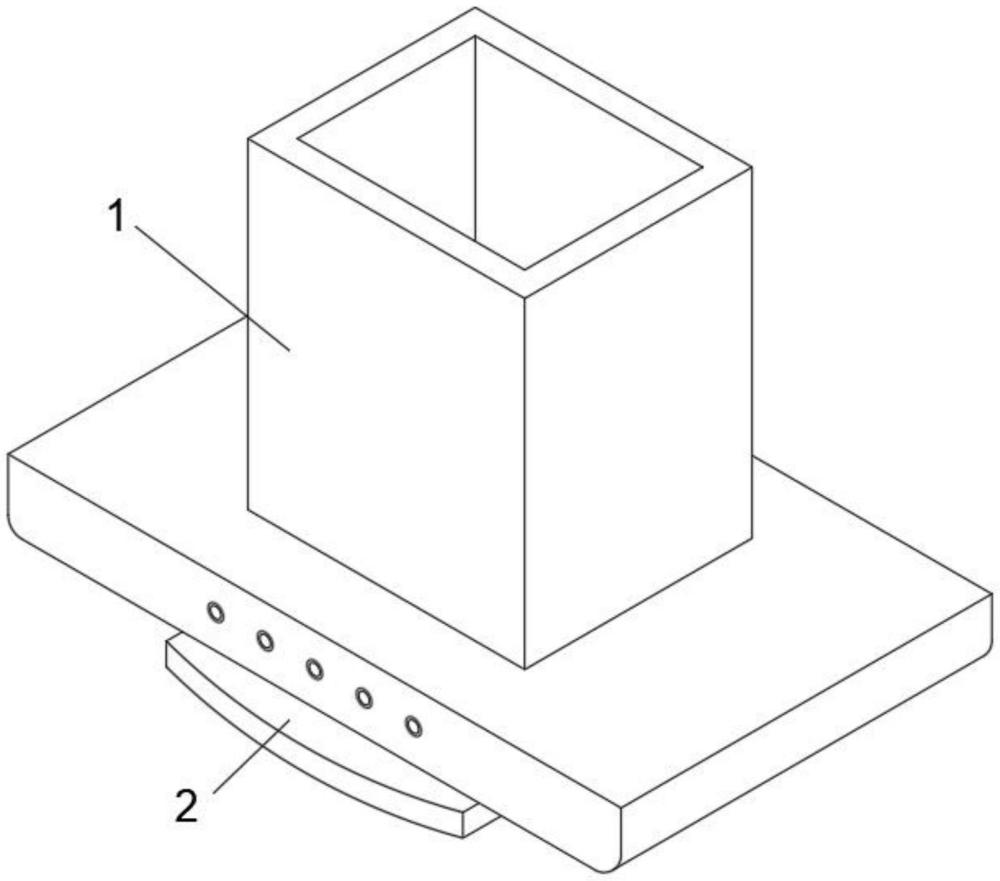

抽油烟机本体(1),所述抽油烟机本体(1)的底面设置有挡油板(2),所述抽油烟机本体(1)的内部设置有金属格栅(3);

滤污组件,设置在所述抽油烟机本体(1)的内部,用于对油烟进行滤污,所述滤污组件包括:过滤盒(4),所述过滤盒(4)设置在所述抽油烟机本体(1)的内部,所述过滤盒(4)的顶面和底面分别开设有安装槽(5),所述安装槽(5)的内部固定套接有滤网(6),所述过滤盒(4)的一侧开设有投放孔(7),所述投放孔(7)的内部活动卡接有阻挡柱(8),所述阻挡柱(8)的一侧开设有两个抽拉槽(9),所述投放孔(7)的内部两侧分别开设有卡接槽(11),所述阻挡柱(8)的两侧分别固定安装有卡接块(10),所述卡接块(10)与所述卡接槽(11)活动卡接,所述卡接块(10)的一侧固定安装有铁块(13),所述卡接槽(11)的内部一侧固定安装有磁铁(12)。

2.根据权利要求1所述的一种滤污效果好的抽油烟机,其特征在于:所述过滤盒(4)的顶面设置有安装框(17),所述安装框(17)与所述过滤盒(4)之间固定安装有若干个安装柱(22),所述安装框(17)的内部四侧分别开设有限制槽(18),若干个所述限制槽(18)的内部设置有活性炭纤维毡(19)。

3.根据权利要求1所述的一种滤污效果好的抽油烟机,其特征在于:所述抽油烟机本体(1)的内部两侧分别开设有活动槽(14),所述活动槽(14)的内部一侧固定安装有两个弹簧(16),所述活动槽(14)的内部活动套接有支撑块(15),所述支撑块(15)与所述弹簧(16)固定安装。

4.根据权利要求2所述的一种滤污效果好的抽油烟机,其特征在于:所述安装框(17)的底面开设有若干个固定孔(20),所述固定孔(20)的内圆壁面开设有螺纹,所述固定孔(20)的内圆壁面螺纹连接有夹持柱(21),所述夹持柱(21)的外圆壁面开设有螺纹。

5.根据权利要求2所述的一种滤污效果好的抽油烟机,其特征在于:所述抽油烟机本体(1)的内部顶面开设有固定槽(27),所述固定槽(27)的内部顶面固定安装有铁片(28),所述金属格栅(3)的顶面固定安装有若干个吸铁石(29),所述金属格栅(3)与所述固定槽(27)活动套接。

6.根据权利要求1所述的一种滤污效果好的抽油烟机,其特征在于:所述抽油烟机本体(1)的内部顶面开设有若干个限位槽(25),所述限位槽(25)的内部一侧开设有卡槽(26),所述挡油板(2)的顶面固定安装有若干个活动柱(23),所述活动柱(23)的一侧固定安装有卡接柱(24),所述活动柱(23)与所述限位槽(25)活动套接,所述卡接柱(24)与所述卡槽(26)活动卡接。
