专利号: 2018100216150
申请人: 张金丹
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

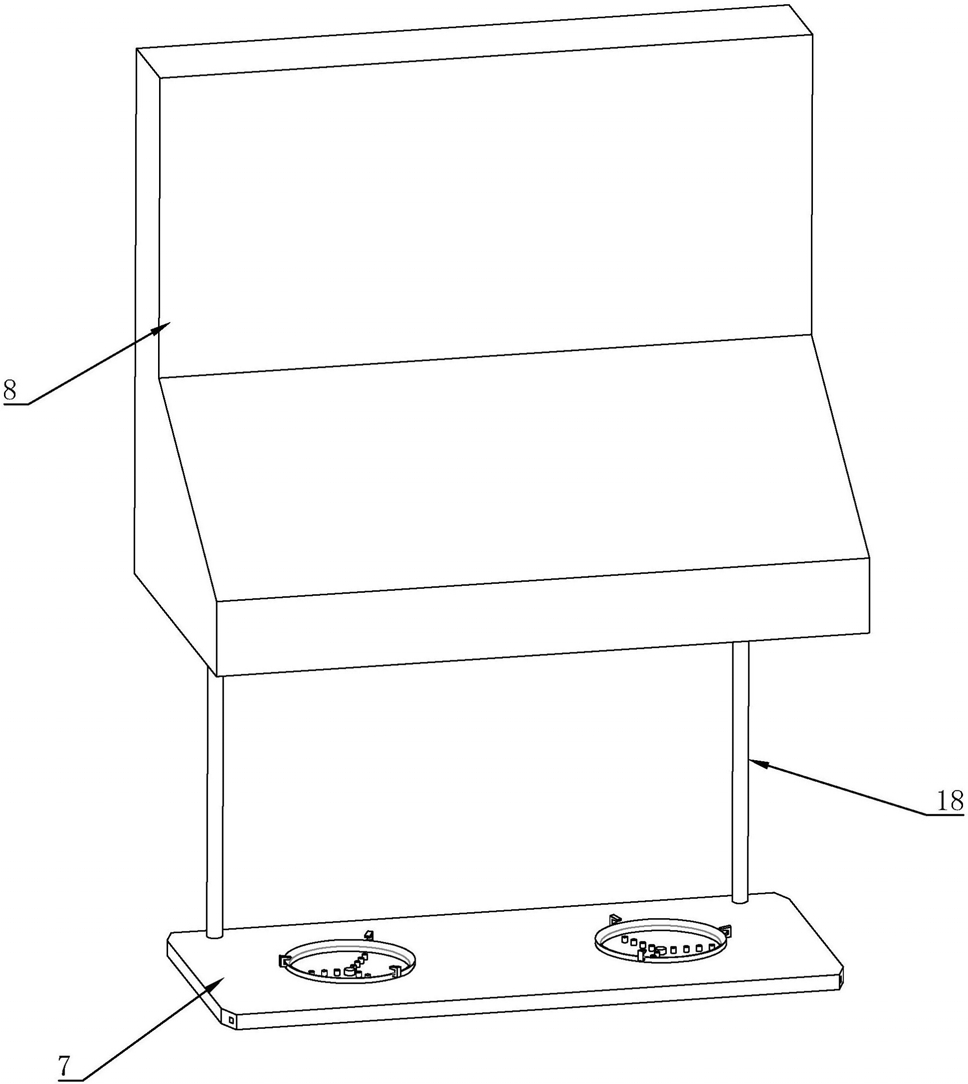

1.一种隐藏在抽油烟机的下拉式灶台,包括动力模块和进气模块,其特征在于:所述进气模块由滑动导轨(6)、抽油烟机外壳(8)、通气管道(17)以及外部的送气管组成,所述抽油烟机外壳(8)内部左右两端均设置有导向轴(11),所述导向轴(11)内设置有滑动杆(18),且滑动杆(18)与导向轴(11)之间滑动连接;所述导向轴(11)内设置有触碰开关(10),两个滑动杆(18)的上端固定设置有滑动导轨(6),且滑动杆(18)和滑动导轨(6)之间采用螺纹连接;所述滑动杆(18)的下端设置有灶台(7);所述动力模块设置有固定盘(1)、转动盘(2)、连杆(3)、第二齿轮(14)、固定架(15)和固定轴(16);所述转动盘(2)设置在抽油烟机外壳(8)后壁上,且转动盘(2)连接抽油烟机外壳(8)后壁外侧的第二齿轮(14),所述第二齿轮(14)套设在固定轴(16)上,所述固定轴(16)设置在固定架(15)上,固定架(15)设置在抽油烟机外壳(8)后壁上,固定架(15)内设置有电机(12),所述电机(12)连接有第一齿轮(13),且第一齿轮(13)和第二齿轮(14)之间啮合;所述转动盘(2)内设置有通槽,所述固定盘(1)设置在通槽内;所述转动盘(2)上设置有转动导轨(19),转动导轨(19)内设置有第一滑块(4);第一滑块(4)下侧连接有连杆(3),且第一滑块(4)和连杆(3)之间通过转动轴固定,连杆(3)的另一端设置在固定盘(1)上,且连杆(3)与固定盘(1)之间通过转动轴固定;所述第一滑块(4)的上侧设置有第二滑块(5),第二滑块(5)设置在滑动导轨(6)内。

2.根据权利要求1所述隐藏在抽油烟机的下拉式灶台,其特征在于:所述滑动杆(18)内部设置成中空结构。

3.根据权利要求1所述隐藏在抽油烟机的下拉式灶台,其特征在于:所述滑动杆(18)上端靠近滑动导轨(6)处设置有行程开关(20),且行程开关(20)的下端设置有通气口(9)。

4.根据权利要求1所述隐藏在抽油烟机的下拉式灶台,其特征在于:所述灶台(7)和滑动杆(18)之间通过螺纹连接。

5.根据权利要求1所述隐藏在抽油烟机的下拉式灶台,其特征在于:所述导向轴(11)内设有通气管道(17),通气管道(17)连接在抽油烟机外壳(8)内双层壁之间,且通气管道(17)的另一端连接外部的送气管。

6.根据权利要求1所述隐藏在抽油烟机的下拉式灶台,其特征在于:所述固定盘(1)固定设置在抽油烟机外壳(8)内壁上。

7.根据权利要求1所述隐藏在抽油烟机的下拉式灶台,其特征在于:所述第一滑块(4)和转动导轨(19)之间滑动连接。

8.根据权利要求1所述隐藏在抽油烟机的下拉式灶台,其特征在于:所述第二滑块(5)和滑动导轨(6)之间滑动连接。
