专利号: 2022234375689
申请人: 东莞永得立新能源有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

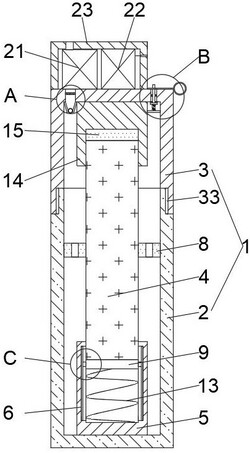

1.一种锂电芯真空封装装置,其特征在于,包括:封装瓶(1),所述封装瓶(1)包括瓶体(2)以及瓶盖(3),所述封装瓶(1)的内部设置有锂电芯本体(4),所述锂电芯本体(4)的底端外表面套设有插槽板(5),所述插槽板(5)的内部设置有缓冲机构(6),所述缓冲机构(6)具有对封装瓶(1)受到的撞击力进行缓冲的功能,所述瓶盖(3)的顶部一侧设置有负压机构(7),所述负压机构(7)具有使封装瓶(1)内部保持真空状态的功能,所述插槽板(5)的顶部设置有限位孔板(8),所述限位孔板(8)与所述瓶体(2)固定连接。

2.根据权利要求1所述的一种锂电芯真空封装装置,其特征在于:所述缓冲机构(6)包括缓冲板(9)、滑块(10)、滑槽(11)、阻尼垫(12)以及第一弹簧(13),所述插槽板(5)的内部设置有缓冲板(9),所述缓冲板(9)的两侧均固定连接有滑块(10),所述插槽板(5)靠近所述滑块(10)处均开设有滑槽(11),所述滑槽(11)的内部固定连接有阻尼垫(12),所述滑块(10)与所述滑槽(11)以及阻尼垫(12)均滑动连接,所述缓冲板(9)的底部设置有第一弹簧(13),所述第一弹簧(13)设置于所述插槽板(5)的内部。

3.根据权利要求1所述的一种锂电芯真空封装装置,其特征在于:所述锂电芯本体(4)顶端套设有限位槽板(14),所述限位槽板(14)靠近所述锂电芯本体(4)处设置有硅胶垫(15),所述硅胶垫(15)与所述限位槽板(14)固定连接。

4.根据权利要求1所述的一种锂电芯真空封装装置,其特征在于:所述负压机构(7)包括排气口(16)、密封口(17)、密封珠(18)、橡胶垫(19)、第一金属滤网(20)、负压泵(21)、蓄电池(22)以及保护盖(23),所述瓶盖(3)的顶部一侧开设有排气口(16),所述瓶盖(3)靠近所述排气口(16)处固定连接有密封口(17),所述密封口(17)的内部设置有密封珠(18),所述密封珠(18)的外表面固定连接有橡胶垫(19),所述排气口(16)的内部固定连接有第一金属滤网(20),所述瓶盖(3)的顶部固定连接有负压泵(21),所述负压泵(21)一侧设置有蓄电池(22),所述蓄电池(22)与所述瓶盖(3)固定连接,所述瓶盖(3)靠近所述负压泵(21)以及蓄电池(22)处固定连接有保护盖(23),所述负压泵(21)的输入端与所述排气口(16)固定连接,所述负压泵(21)的输出端贯穿所述保护盖(23)且延伸至所述保护盖(23)的外侧。

5.根据权利要求4所述的一种锂电芯真空封装装置,其特征在于:所述瓶盖(3)远离所述排气口(16)的一侧开设有衡压口(24),所述衡压口(24)的内部固定连接有第二金属滤网(25),所述第二金属滤网(25)的圆心处滑动连接有压杆(26),所述压杆(26)的底端固定连接有升降板(27),所述升降板(27)的顶部外表面固定连接有第一密封垫(28),所述第一密封垫(28)与所述衡压口(24)相适配,所述升降板(27)的底部固定连接有第二弹簧(29),所述第二弹簧(29)的底端固定连接有固定板(30),所述固定板(30)与所述瓶盖(3)以及限位槽板(14)均固定连接。

6.根据权利要求5所述的一种锂电芯真空封装装置,其特征在于:所述压杆(26)的内部开设有插孔(31),所述插孔(31)的内部滑动连接有插销(32)。

7.根据权利要求1所述的一种锂电芯真空封装装置,其特征在于:所述瓶盖(3)靠近所述瓶体(2)处设置有第二密封垫(33),所述第二密封垫(33)与所述瓶盖(3)固定连接。
