专利号: 2023107540438
申请人: 常州厚丰新能源有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

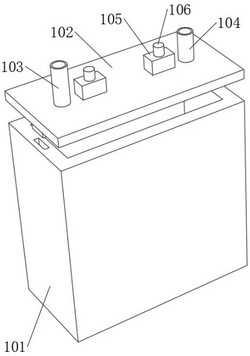

1.一种锂电池生产电芯封装系统,包括用于封装电芯的易检封装结构、与易检封装结构配套使用的快准检测装置、焊接设备,其特征在于,所述易检封装结构包括封装保护壳(101)、与封装保护壳(101)相匹配的密封顶盖(102),所述密封顶盖(102)上贯穿嵌设有注液管(103)、排气管(104),所述密封顶盖(102)上贯穿嵌设有一对纳耳盒(105),所述纳耳盒(105)的中部贯穿嵌设有替耳导电棒(106),所述快准检测装置包括两个罩管筒(201),两个所述罩管筒(201)之间连通有U形的连筒管(202),所述连筒管(202)的上方设置有检测储气筒(203),所述连筒管(202)内固定安装有与之相匹配的隔板(204),所述检测储气筒(203)位于隔板(204)的左侧,所述隔板(204)的右端固定连接有一检反馈开关(205),所述一检反馈开关(205)的右侧设置有与连筒管(202)滑动密封连接的一检触发板(206),所述一检触发板(206)的右端与连筒管(202)的内壁之间固定连接有弹性拉绳(207),所述检测储气筒(203)和连筒管(202)之间连通有注气管(208),所述检测储气筒(203)的顶端内壁上固定安装有电磁铁(209),所述检测储气筒(203)内设置有与之滑动密封连接的活塞板(210),所述活塞板(210)的顶端固定连接有条形磁铁(211),所述活塞板(210)和检测储气筒(203)的顶端内壁之间固定连接有弹性连接绳(218),所述检测储气筒(203)的外壁上固定安装有反馈灯(212),所述一检反馈开关(205)与反馈灯(212)电连接,然后使电磁铁(209)通电,使条形磁铁(211)在电磁铁(209)磁斥力的作用下带动活塞板(210)向下移动,活塞板(210)的向下移动,会挤压其下方的空气,致使其下方的空气依次经注气管(208)、连筒管(202)、左侧的罩管筒(201)、注液管(103)流入至封装保护壳(101)内。

2.根据权利要求1所述的一种锂电池生产电芯封装系统,其特征在于,所述纳耳盒(105)与电芯上的极耳相匹配,且纳耳盒(105)的底端设置为开口状,所述纳耳盒(105)采用绝缘材料制成,所述替耳导电棒(106)采用导电材料制成,所述注液管(103)、排气管(104)的顶端均高于纳耳盒(105)的顶端。

3.根据权利要求2所述的一种锂电池生产电芯封装系统,其特征在于,所述替耳导电棒(106)上开设有滑槽(107),所述滑槽(107)内滑动密封连接有与之相匹配的助导块(108),所述助导块(108)和滑槽(107)的顶端内壁之间固定连接有连接弹簧(109),所述助导块(108)采用导电材料制成。

4.根据权利要求1所述的一种锂电池生产电芯封装系统,其特征在于,所述封装保护壳(101)设置为方形,所述封装保护壳(101)的四个侧壁上均固定安装有电芯定位块(110)。

5.根据权利要求1所述的一种锂电池生产电芯封装系统,其特征在于,所述密封顶盖(102)的底端固定连接有两个定位连接板(111),所述封装保护壳(101)的顶端开设有两个与定位连接板(111)相匹配的定位槽(112)。

6.根据权利要求1所述的一种锂电池生产电芯封装系统,其特征在于,所述快准检测装置还包括二检调节箱(213),所述二检调节箱(213)和位于检测储气筒(203)左侧的罩管筒(201)之间连通有连接管(214),所述二检调节箱(213)内设置有与之滑动密封连接的二检触发板(215),所述二检调节箱(213)的内壁上固定安装有二检反馈开关(216),所述二检触发板(215)和二检调节箱(213)的内壁之间固定连接有一对支撑弹簧(217)。

7.根据权利要求6所述的一种锂电池生产电芯封装系统,其特征在于,所述二检反馈开关(216)、支撑弹簧(217)均位于二检触发板(215)远离连接管(214)的一侧,所述二检反馈开关(216)与反馈灯(212)电连接。

8.根据权利要求1所述的一种锂电池生产电芯封装系统,其特征在于,所述排气管(104)上设置有自封管组件,所述自封管组件包括活动安装于排气管(104)内的拦液透气网板(301)以及固定安装在排气管(104)顶端上的封管块(303),所述拦液透气网板(301)和排气管(104)的内壁之间固定连接有一对弹性吊绳(302),所述封管块(303)的中部开设有下粗排气孔(304)、上细排气孔(305),所述下粗排气孔(304)与上细排气孔(305)相连通,所述拦液透气网板(301)的顶端固定连接有联动杆(306),所述联动杆(306)的顶端固定连接有与上细排气孔(305)相匹配的堵孔塞(307)。

9.根据权利要求8所述的一种锂电池生产电芯封装系统,其特征在于,所述拦液透气网板(301)上网孔设置为S形,所述堵孔塞(307)位于封管块(303)的内侧,所述封管块(303)的尺寸大于上细排气孔(305)。

10.根据权利要求8所述的一种锂电池生产电芯封装系统,其特征在于,所述上细排气孔(305)内设置有停注提醒组件,所述停注提醒组件包括与上细排气孔(305)相匹配的螺连管(401),所述螺连管(401)与上细排气孔(305)螺纹连接,所述螺连管(401)内固定安装有支撑网(402),所述支撑网(402)的底端固定连接有提醒开关(403),所述支撑网(402)的顶端固定连接有提醒器(404)。
