专利号: 2022233473190
申请人: 漳州市金桥工贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

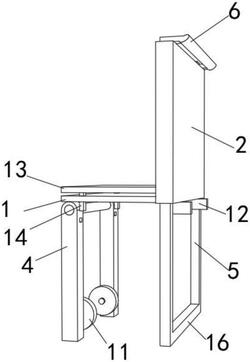

1.一种折叠式多功能不锈钢椅,包括支撑板(1)和固定安装在支撑板(1)后端面且与支撑板(1)垂直的靠背(2),其特征在于:所述支撑板(1)的底端面前侧固定安装有前轴(3),前轴(3)的两端活动安装有可绕前轴(3)旋转的前腿(4),所述靠背(2)的左右两侧活动安装有可在靠背(2)内上下滑动的后腿架(5),后腿架(5)的顶端面固定安装有把手(6),所述靠背(2)的顶端面两侧靠近后腿架(5)的两侧固定安装有定位块(7),定位块(7)内活动安装有可左右滑动的定位插销(8),所述后腿架(5)靠近定位块(7)的端面开设有定位槽(9),两组前腿(4)的底端面开设有槽且槽内活动安装有可在槽内上下滑动的滚轮滑块(10),滚轮滑块(10)的一端活动安装有滚轮(11)。

2.根据权利要求1所述的一种折叠式多功能不锈钢椅,其特征在于:所述定位槽(9)由上下两组与定位插销(8)配合的圆形槽组成。

3.根据权利要求1所述的一种折叠式多功能不锈钢椅,其特征在于:所述支撑板(1)的底端面后侧对应两组滚轮滑块(10)的位置安装有第一限位块(12),第一限位块(12)将对滚轮滑块(10)的位置进行限位。

4.根据权利要求1所述的一种折叠式多功能不锈钢椅,其特征在于:所述支撑板(1)的顶端面活动安装有座板(13),座板(13)下端面对应两组前腿(4)后方的位置固定安装有第二限位块(14),第二限位块(14)贯穿支撑板(1)并可在支撑板(1)内上下滑动,所述支撑板(1)与座板(13)之间设置有弹簧。

5.根据权利要求4所述的一种折叠式多功能不锈钢椅,其特征在于:所述前腿(4)的前端面开设有贯穿前腿(4)的避让槽(15),所述第二限位块(14)可在避让槽(15)内上下滑动。

6.根据权利要求1所述的一种折叠式多功能不锈钢椅,其特征在于:两组后腿架(5)底端面固定安装有一组第三限位块(16)。
