专利号: 2022228185545
申请人: 吕松泽
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

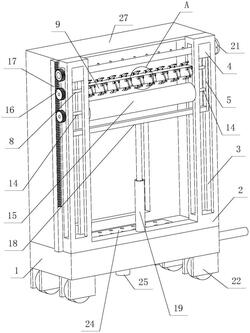

1.一种市政用墙面小广告清理装置,包括移动架(1),其特征在于:所述移动架(1)的上表面固定连接有U形架(2),U形架(2)的左右内侧壁均开设有十字滑槽(3),两个十字滑槽(3)的内部均滑动连接有十字滑块(4),两个十字滑块(4)的底部均固定连接有延长板(5),两个十字滑块(4)之间通过轴承转动连接有清洁管(6),清洁管(6)的外表面固定连通有一组喷嘴(7),两个延长板(5)之间通过轴承转动连接有刮擦轴(8),刮擦轴(8)的外表面固定连接有刮擦块(9),刮擦块(9)的正面、背面、上表面和底部均固定连接有多个支撑板(10),每两个相靠近的支撑板(10)之间均通过轴承转动连接有复位轴(11),每个复位轴(11)的外表面均固定连接有刮刀(12),每个刮刀(12)均设为韧性较高的材料,每个挂到的左右两侧面均固定连接有扭簧(13),每个扭簧(13)的另一端均与其相靠近的支撑板(10)固定连接,两个延长板(5)之间通过轴承转动连接有打磨轴(14),打磨轴(14)的外表面固定连接有打磨海绵(15),打磨轴(14)、刮擦轴(8)和清洁管(6)的右端均固定连接有齿轮(16),U形架(2)的左侧面固定连接有齿板(17),每个齿轮(16)均与齿板(17)啮合连接。

2.根据权利要求1所述的一种市政用墙面小广告清理装置,其特征在于:两个所述延长板(5)之间固定连接有横板(18),U形架(2)的内底壁固定连接有电动伸缩杆(19),电动伸缩杆(19)的输出端与横板(18)固定连接。

3.根据权利要求1所述的一种市政用墙面小广告清理装置,其特征在于:位于最左侧的所述十字滑块(4)的左侧面固定连通有进液管(20),进液管(20)的左端安装有法兰(21)。

4.根据权利要求1所述的一种市政用墙面小广告清理装置,其特征在于:所述移动架(1)的底部安装有四个呈矩阵式排列的刹车轮(22),移动架(1)的左侧面固定连接有两个相对称的推杆(23)。

5.根据权利要求1所述的一种市政用墙面小广告清理装置,其特征在于:所述移动架(1)的内侧壁固定连接有滤网(24),移动架(1)的底部固定连通有排液管(25),排液管(25)的内部安装有阀体(26)。

6.根据权利要求1所述的一种市政用墙面小广告清理装置,其特征在于:所述移动架(1)的上表面固定连接有密封箱(27),密封箱(27)与U形架(2)固定连接。

7.根据权利要求6所述的一种市政用墙面小广告清理装置,其特征在于:所述密封箱(27)的正面铰接有盖板(28),盖板(28)的正面固定连接有拉手(29)。
