专利号: 2022224442070
申请人: 李景斌
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-12-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

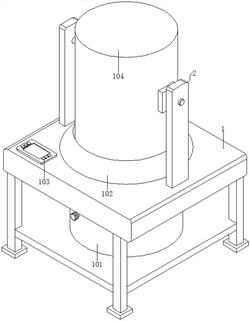

1.一种废矿物油收集用油桶自清洁装置,包括工作台(1),其特征在于:所述工作台(1)的表面固定有控制排键(103),所述工作台(1)的表面固定有卡盘(102),且卡盘(102)的表面插入放置有油桶本体(104),所述工作台(1)的底部固定有液箱(101),所述油桶本体(104)的两侧皆设置有锁紧机构(2),且锁紧机构(2)的内部包括有固定板(201)和锁紧组件(202),所述油桶本体(104)的内侧设置有自清洁机构(3),且自清洁机构(3)由清洁刷(301)、支撑杆(302)、喷头(303)、转轴(304)、水泵(305)、驱动电机(306)和汇流管(307)组成,所述油桶本体(104)的内部设置有拆卸机构(4),且拆卸机构(4)的内部设置有卡框(401)、卡扣组件(402)和通口(403),所述液箱(101)的表面设置有循环机构(5),且循环机构(5)由排水口(501)和过滤部件(502)构成。

2.根据权利要求1所述的一种废矿物油收集用油桶自清洁装置,其特征在于:所述锁紧组件(202)的内部设置有制动垫(2021)、连接杆(2022)和伸展弹簧(2023),所述工作台(1)表面的两侧皆固定有固定板(201),且固定板(201)的内侧设置有制动垫(2021),所述固定板(201)的表面设置有连接杆(2022),且连接杆(2022)的一端贯穿固定板(201)并与制动垫(2021)的表面相固定连接,所述连接杆(2022)的表面套设有伸展弹簧(2023),且伸展弹簧(2023)一端的表面与固定板(201)的表面相固定连接,当伸展弹簧(2023)处于正常状态时,制动垫(2021)将油桶本体(104)夹紧固定。

3.根据权利要求1所述的一种废矿物油收集用油桶自清洁装置,其特征在于:所述工作台(1)表面的中心位置处固定有驱动电机(306),且驱动电机(306)的输入端与控制排键(103)的输出端电性连接,所述驱动电机(306)的输出端通过联轴器固定有转轴(304),且转轴(304)的中轴线与卡盘(102)的中轴线重合,所述转轴(304)的表面固定有支撑杆(302),且支撑杆(302)的结构为L型结构,所述支撑杆(302)的表面设置有清洁刷(301),且清洁刷(301)的表面与油桶本体(104)的表面相互接触。

4.根据权利要求3所述的一种废矿物油收集用油桶自清洁装置,其特征在于:所述工作台(1)的底部通过支撑架固定有汇流管(307),所述油桶本体(104)的内部沿周向设置有四组喷头(303),且喷头(303)位于支撑杆(302)的内侧,并且喷头(303)的一端通过管道与汇流管(307)相连通,所述液箱(101)的表面固定有水泵(305),且水泵(305)的输入端与控制排键(103)的输出端电性连接,并且水泵(305)的一端与汇流管(307)相连通,同时,水泵(305)的另一端延伸至液箱(101)内部的底部位置处。

5.根据权利要求1所述的一种废矿物油收集用油桶自清洁装置,其特征在于:所述卡扣组件(402)由卡块(4021)、调节弹簧(4022)和限位块(4023)组成,所述卡框(401)固定在支撑杆(302)的两端,且卡框(401)的一侧开设有通口(403),所述卡块(4021)粘黏在清洁刷(301)的两端,且卡块(4021)与卡框(401)相互卡接配合,所述卡块(4021)一侧的内部皆固定有调节弹簧(4022),且调节弹簧(4022)的一端固定有限位块(4023),并且限位块(4023)与卡块(4021)相互滑动配合,同时,限位块(4023)与通口(403)相互卡接配合。

6.根据权利要求1所述的一种废矿物油收集用油桶自清洁装置,其特征在于:所述过滤部件(502)的内部包含有过滤斜网(5021)、排污管(5022)、阀门(5023)和排污口(5024),所述工作台(1)表面的两侧皆开设有排水口(501),且排水口(501)位于卡盘(102)的内侧,并且排水口(501)与液箱(101)相连通,所述液箱(101)顶部位置处的两侧皆固定有过滤斜网(5021),且过滤斜网(5021)位于排水口(501)的下方,所述液箱(101)的两侧皆开设有排污口(5024),且排污口(5024)位于过滤斜网(5021)的最低处,所述排污口(5024)的内部固定有排污管(5022),且排污管(5022)的一端延伸至液箱(101)的外侧并套装有阀门(5023)。
