专利号: 202222443325X
申请人: 李敏辉
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-12-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

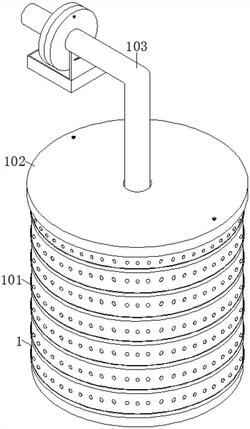

1.一种用于废矿物油收集的导料结构,包括连接头(1),其特征在于:所述连接头(1)的表面皆套装有弹性圈(101),所述连接头(1)顶部位置处的表面安装有固定盘(102),且固定盘(102)的表面安装有导油管(103),并且导油管(103)的一端贯穿固定盘(102)并延伸至连接头(1)的内部,所述导油管(103)的一侧设置有安装管(105),所述连接头(1)的表面皆开设有等间距的出油孔(104),所述固定盘(102)的表面皆设置有防位移机构(2),且防位移机构(2)的内部包含有按压杆(201)、稳固吸盘(202)与防位移部(203),所述导油管(103)与安装管(105)的表面设置有安装机构(4),且安装机构(4)由连接盘(401)、紧固螺柱(402)与安装部(403),所述导油管(103)的表面设置有收集机构(3),且收集机构(3)的内部包含有收集框(301)、支撑杆(302)与收集部(303)。

2.根据权利要求1所述的一种用于废矿物油收集的导料结构,其特征在于:所述防位移部(203)的内部包含有卡块(2031)、固定槽(2032)与伸缩弹簧(2033),所述固定盘(102)的内部皆开设有盛放槽,所述固定盘(102)的表面皆螺纹连接有按压杆(201),且按压杆(201)的一端贯穿固定盘(102)并延伸至盛放槽的内部,并且按压杆(201)底部位置处的表面安装有稳固吸盘(202)。

3.根据权利要求1所述的一种用于废矿物油收集的导料结构,其特征在于:所述按压杆(201)的表面皆开设有固定槽(2032),且固定槽(2032)的内部设置有卡块(2031),并且卡块(2031)与固定盘(102)相互卡接配合,所述固定槽(2032)的内部皆安装有伸缩弹簧(2033),且伸缩弹簧(2033)的一端与卡块(2031)的表面相固定。

4.根据权利要求1所述的一种用于废矿物油收集的导料结构,其特征在于:所述收集部(303)的内部包含有连接杆(3031)、安装块(3032)与紧固螺钉(3033),所述导油管(103)底部位置处的表面设置有连接杆(3031),且连接杆(3031)的表面安装有用于收集滴落的油液的收集框(301),所述连接杆(3031)的表面安装有安装块(3032),且安装块(3032)底部位置处的表面皆螺纹连接有紧固螺钉(3033),并且紧固螺钉(3033)的一端贯穿安装块(3032)并与导油管(103)的表面螺纹紧固,所述连接杆(3031)的表面皆安装有支撑杆(302),且支撑杆(302)的一端与导油管(103)底部位置处的表面相固定。

5.根据权利要求1所述的一种用于废矿物油收集的导料结构,其特征在于:所述安装部(403)的内部包含有滑块(4031)与滑槽(4032),所述导油管(103)的表面安装有连接盘(401),所述安装管(105)的表面安装有安装盘,且安装盘的一端延伸至导油管(103)的内部,所述连接盘(401)的表面皆螺纹连接有紧固螺柱(402),且紧固螺柱(402)的一端贯穿连接盘(401)与安装盘并延伸至安装盘的外侧。

6.根据权利要求1所述的一种用于废矿物油收集的导料结构,其特征在于:所述紧固螺柱(402)的表面螺纹套设有螺母,且螺母的表面与安装盘的表面相贴合,所述安装管(105)的表面皆固定有滑块(4031),所述导油管(103)的内壁皆开设有滑槽(4032),且滑槽(4032)与滑块(4031)相互滑动配合,并且滑块(4031)与滑槽(4032)相互卡接配合。
