专利号: 202222346360X
申请人: 无锡艾博睿五金制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-05-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

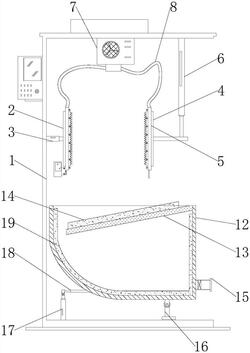

1.一种防撞搓牙机,包括机架(1)和吸尘器(7),所述吸尘器(7)固定于所述机架(1)内顶端,其特征在于:所述机架(1)内左端固定有电伸缩轴(3),所述电伸缩轴(3)动力端相接有左搓牙板(2),所述左搓牙板(2)右侧设有右搓牙板(4),所述左搓牙板(2)和所述右搓牙板(4)外部均设有吸尘组件;

所述左搓牙板(2)下端固定有激光测距仪(9),所述右搓牙板(4)下端固定有与所述激光测距仪(9)左右对应的反射板(10);

所述机架(1)内下端设有接料凹盒(12),所述接料凹盒(12)内设有防撞缓冲组件;

所述接料凹盒(12)右下端连通有出料管(15),所述出料管(15)内安装有排料阀,所述接料凹盒(12)外部设有顶升组件。

2.根据权利要求1所述的一种防撞搓牙机,其特征在于:所述机架(1)内顶端固定有电动缸(6),所述右搓牙板(4)右侧固定有连接杆,所述电动缸(6)动力端相接于所述连接杆上端。

3.根据权利要求1所述的一种防撞搓牙机,其特征在于:所述吸尘组件均包括回型吸尘管(5)、伸缩软管(8)及若干个吸尘罩(11),所述回型吸尘管(5)均固定套接于所述左搓牙板(2)和右搓牙板(4)外围,所述伸缩软管(8)一端均连通于所述回型吸尘管(5)上端,所述伸缩软管(8)另一端均连通于所述吸尘器(7)的吸尘口,所述吸尘罩(11)均连通于所述回型吸尘管(5)内侧四周。

4.根据权利要求1所述的一种防撞搓牙机,其特征在于:所述防撞缓冲组件包括缓冲板(13)、第一缓冲海绵(14)及第二缓冲海绵(19),所述缓冲板(13)呈倾斜状固定于所述接料凹盒(12)内右上端,所述接料凹盒(12)内左壁为弧形状。

5.根据权利要求4所述的一种防撞搓牙机,其特征在于:所述第一缓冲海绵(14)相接于所述缓冲板(13)上端,所述第二缓冲海绵(19)相接于所述接料凹盒(12)内壁。

6.根据权利要求5所述的一种防撞搓牙机,其特征在于:所述顶升组件包括液压缸(17)、伸缩杆(18)及支撑板(16),所述液压缸(17)固定于所述机架(1)内底端的左侧,所述伸缩杆(18)左端转动连接于所述液压缸(17)的动力端,所述伸缩杆(18)右端固定于所述接料凹盒(12)左下端,所述支撑板(16)下端固定于所述机架(1)内底端的右侧,所述支撑板(16)上端转动连接于所述接料凹盒(12)下端右侧。
