专利号: 2022204640647
申请人: 宝鸡市升华缓冲技术有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

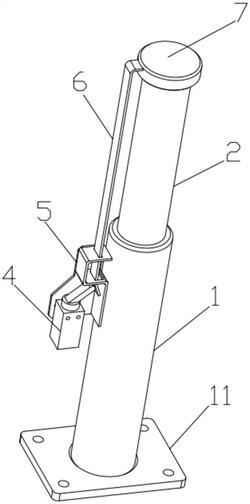

1.一种电梯专用油压缓冲器,其特征在于,包括缸体以及和所述缸体内壁滑动连接的活塞;

所述缸体和活塞均为中空结构;所述缸体内腔设置有弹簧和节流管,所述活塞底部与所述弹簧的顶部固定连接,所述节流管设置在所述弹簧内部,所述节流管顶部与所述活塞底部连通;

所述缸体内腔填充有液压油;

所述活塞顶部设置有压头,所述压头与所述活塞固定连接;

所述压头的一侧设置有开关打杆,缸体的一侧设置有行程开关,所述开关打杆的底端与所述行程开关的触头相适应。

2.根据权利要求1所述的一种电梯专用油压缓冲器,其特征在于,所述缸体为圆柱形中空结构,缸体底部设置有底座,所述底座开设有圆形凹槽,所述缸体底部嵌入所述凹槽内部,与所述凹槽固定连接。

3.根据权利要求2所述的一种电梯专用油压缓冲器,其特征在于,所述活塞和弹簧之间设置有连接件,所述连接件分别与所述活塞和弹簧固定连接;

所述连接件为开设有通孔的圆形板结构,所述通孔内设置与有止回阀,所述通孔的一侧设置有回流阀;所述止回阀的一端与所述活塞连通,另一端与所述节流管连通,所述回流阀的一端与所述活塞连通,另一端与所述缸体连通。

4.根据权利要求1所述的一种电梯专用油压缓冲器,其特征在于,所述行程开关与缸体外壁之间设置有开关支架,所述开关支架分别与所述缸体和行程开关固定连接;所述开关支架包括固定限位板和侧板;所述固定限位板的一侧与侧板固定连接,形成直角结构;

所述固定限位板包括安装板、第一限位板和第二限位板,所述安装板、第一限位板和第二限位板一体成型;

所述第一限位板开设有第一方形孔,所述第二限位板开设有第二方形孔;所述开关打杆底部设置有限位块;

所述限位块位于第一限位板和第二限位板之间,所述限位块的宽度大于所述第一方形孔的宽度且小于第二方向孔的宽度;

所述安装板与所述缸体外壁固定连接,所述行程开关与所述侧板固定连接。

5.根据权利要求1所述的一种电梯专用油压缓冲器,其特征在于,所述行程开关的型号为237‑ZK1‑11或237‑ZK2‑11。

6.根据权利要求1所述的一种电梯专用油压缓冲器,其特征在于,所述弹簧的外径与所述缸体的内径相适应,弹簧的内径与所述节流管的外径相适应。
