专利号: 2022217704191
申请人: 铜陵市逸欣机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-05-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

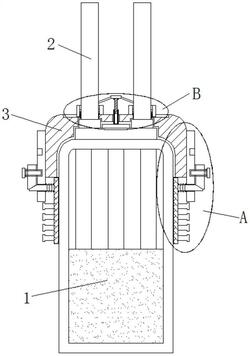

1.一种高频低温的铝电解电容器装置,包括电容器(1),其特征在于:所述电容器(1)顶部的两侧皆设有引线(2),所述电容器(1)外侧的顶部设有套设至引线(2)和电容器(1)外部的保护套(3),所述保护套(3)外侧的底部设有四组安装板(4),四组所述安装板(4)外侧的顶部和底部皆设有固定槽(5),四组所述安装板(4)的外侧共同套设有散热固定组件,所述保护套(3)顶部的中间位置处对称设有与引线(2)相配合的弧形固定板(16),所述保护套(3)顶部两侧的中间位置处皆设有滑槽(15),两组所述滑槽(15)的内部皆滑动设有与弧形固定板(16)和引线(2)相配合的弧形夹持板(20),所述保护套(3)内部的中间位置处贯穿设有抵制组件。

2.根据权利要求1所述的一种高频低温的铝电解电容器装置,其特征在于:所述散热固定组件包括弹簧A(6)、环形抵制块(7)、散热柱(8)、吸热板(9)、抵制杆(10)、弹簧B(11)和固定杆(12),所述抵制杆(10)设有四组,四组所述抵制杆(10)皆贯穿至四组安装板(4)的内底部,四组所述抵制杆(10)相靠近的一侧皆设有与电容器(1)相配合的吸热板(9),四组所述吸热板(9)相远离一侧的底部皆均匀设有散热柱(8),四组所述抵制杆(10)相靠近一侧的外部皆套设有与吸热板(9)相连接的弹簧B(11),所述环形抵制块(7)的外侧套设至四组安装板(4)的外侧并与抵制杆(10)相互配合,所述环形抵制块(7)内部的两侧皆贯穿设有延伸至固定槽(5)内部并与其相配合的固定杆(12),两组所述固定杆(12)的外部皆套设有与环形抵制块(7)相连接的弹簧A(6)。

3.根据权利要求1所述的一种高频低温的铝电解电容器装置,其特征在于:所述抵制组件包括顶板(17)、内螺纹套筒(18)、螺纹杆(19)、连接板(14)和铰接杆(13),所述内螺纹套筒(18)贯穿至保护套(3)内部的中间位置处,所述内螺纹套筒(18)的底部设有与电容器(1)相配合的顶板(17),所述内螺纹套筒(18)的内部皆螺纹套设有延伸至其外部的螺纹杆(19),所述螺纹杆(19)的顶部设有连接板(14),所述连接板(14)两端的两侧皆铰接设有铰接杆(13),且铰接杆(13)与弧形夹持板(20)相互铰接。

4.根据权利要求3所述的一种高频低温的铝电解电容器装置,其特征在于:所述连接板(14)底部的中间位置处设有轴承,且轴承与螺纹杆(19)相互配合。

5.根据权利要求2所述的一种高频低温的铝电解电容器装置,其特征在于:所述环形抵制块(7)底部靠近电容器(1)的一侧与抵制杆(10)顶部靠近环形抵制块(7)的一侧皆设有导向斜面,且两组导向斜面相互配合。

6.根据权利要求1所述的一种高频低温的铝电解电容器装置,其特征在于:所述保护套(3)顶部的两侧皆设有通孔,且通孔与引线(2)相互配合。
