专利号: 2019105605696
申请人: 重庆理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

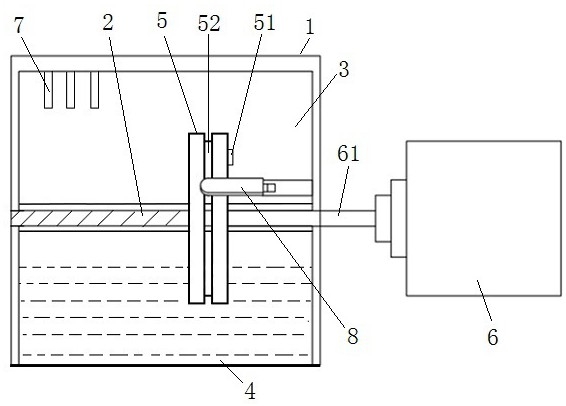

1.一种电子元件高低温实验装置,包括箱体(1),所述箱体(3)中设有隔热板(2),隔热板(2)将箱体(1)分隔为上方的加热腔(3)和下方的冷却腔(4),其特征在于:还包括转动盘(5)和电机(6),所述转动盘(5)设于箱体(1)内,盘面竖直穿过隔热板(2),一部分处于加热腔(3)中,另一部分处于冷却腔(4)中,所述转动盘(5)的盘面设有用于放置试样(10)的安装凸台(51),所述电机(6)的转动杆(61)伸入箱体(1)内与转动盘(5)的中心连接, 试样(10)在转动盘(5)的带动下在加热腔(3)和冷却腔(4)之间切换。

2.根据权利要求1所述的电子元件高低温实验装置,其特征在于:所述加热腔(3)内设有多块加热片(7),所述冷却腔(4)内填充有冷却液。

3.根据权利要求2所述的电子元件高低温实验装置,其特征在于:所述加热片(7)与箱体(1)外部的恒温控制器连接,所述冷却液与箱体(1)外部的制冷组件和泵体管路连接。

4.根据权利要求1或2所述的电子元件高低温实验装置,其特征在于:所述加热腔(3)中设有感应加热线圈(9)和进给组件(8),所述进给组件(8)驱动感应加热线圈(9)靠近试样(10)运动或远离试样(10)运动;

所述转动盘(5)在安装凸台(51)周围设有与感应加热线圈(9)位置相对应的避让槽(53)。

5.根据权利要求4所述的电子元件高低温实验装置,其特征在于:所述进给组件(8)包括导杆(81)、第一连杆(83)、第二连杆(84)、第一支撑杆(85)和第二支撑杆(86),所述导杆(81)一端设有导轮(82),该导轮(82)与转动盘(5)外周面的滑槽(52)滚动配合,另一端与第一连杆(83)的一端固定,所述第一连杆(83)的另一端与第二连杆(84)的一端铰接,所述第二连杆(84)的另一端与感应加热线圈(9)固定连接,所述第一支撑杆(85)和第二支撑杆(86)的一端固定于加热腔(3)的内侧壁上,第一支撑杆(85)的另一端与第一连杆(83)的中部转动连接,第二支撑杆(86)的另一端与第二连杆(84)的中部转动连接;

所述滑槽(52)设有一处转角(54),该转角(54)朝转动盘(5)远离试样(10)的端面凸起,当导杆(81)运动至转角(54)处时,感应加热线圈(9)在导杆(81)、第一连杆(83)和第二连杆(84)的带动下罩住试样(10)。

6.根据权利要求1或2所述的电子元件高低温实验装置,其特征在于:所述加热腔(3)和冷却液中设有测温热电偶。

7.根据权利要求1或2所述的电子元件高低温实验装置,其特征在于:其特征在于:所述冷却液为去离子水和乙二醇的混合溶液,冰点为-69℃,去离子水和乙二醇的体积比为1:2。
