专利号: 2022217163769
申请人: 金华市木林森工具制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

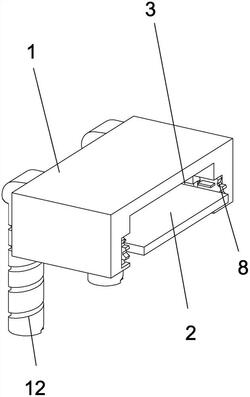

1.清洁高效的便利刮板,包括刮板主体(1),其特征在于:所述刮板主体(1)上转动连接有刮水片(2),所述刮板主体(1)上开设有滑槽(3)且所述刮水片(2)的两端固定连接有滑块(4),所述滑块(4)滑动连接于滑槽(3)内,所述刮板主体(1)上远离刮水片(2)的一侧上开设有供刮水片(2)插入的清洁腔(5),所述滑块(4)通过第一弹簧(6)与滑槽(3)末端连接,所述刮水片(2)内设有用于卡接刮水片(2)的卡接装置(7),所述刮板主体(1)内设有驱动刮水片(2)进行平面翻转的转动装置(8)。

2.根据权利要求1所述的清洁高效的便利刮板,其特征在于:所述卡接装置(7)包括转动连接于滑槽(3)内的卡块(71)以及刮板主体(1)上滑动连接的按压块(72),所述卡块(71)通过第二弹簧(73)与滑槽(3)侧壁连接,所述卡块(71)远离按压块(72)一端的上侧设有电磁块(74),所述电磁块(74)与按压块(72)电连接,当所述按压块(72)下压后电磁块(74)将吸附卡块(71)。

3.根据权利要求2所述的清洁高效的便利刮板,其特征在于:所述转动装置(8)包括铰接于刮板主体(1)上的压动块(81)以及压动块(81)内抵接的摆动杆(82),所述摆动杆(82)顶端固定连接有扇形齿(83),所述扇形齿(83)顶端啮合有齿条(84),所述滑槽(3)远离刮板主体(1)的一端上转动连接有齿轮(85),所述齿轮(85)与齿条(84)啮合,所述齿轮(85)固定连接有转动块(86),所述转动块(86)上开设有供滑块(4)置入的凹槽。

4.根据权利要求3所述的清洁高效的便利刮板,其特征在于:所述滑槽(3)远离刮板主体(1)的一侧上开设有向外展开的第一弧槽(9),所述转动块(86)上开设有方便滑块(4)滑入的第二弧槽(10)。

5.根据权利要求4所述的清洁高效的便利刮板,其特征在于:所述转动块(86)上铰接有挡板(11),所述挡板(11)分别设于转动块(86)的四角,所述挡板(11)向转动块(86)内侧铰接且最大转动角度为90°。

6.根据权利要求1所述的清洁高效的便利刮板,其特征在于:所述刮板主体(1)为聚碳酸酯所制。

7.根据权利要求6所述的清洁高效的便利刮板,其特征在于:所述刮板主体(1)底端外侧一体成型有保护套(12),所述保护套(12)为橡胶所制。
