专利号: 2022216975374
申请人: 南京恩瑞享精密模具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

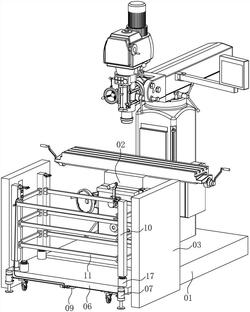

1.一种方便工作人员操作的铣床,包括底座(01)和工作台(02),其特征在于:所述底座(01)沿其横跨方向的两侧可拆卸设置有滑动板(03),所述滑动板(03)相互靠近的一面沿其高度方向开设有滑槽(04),所述滑槽(04)内滑动设置有滑块(05),所述滑块(05)之间设置有踩踏板(06),所述踩踏板(06)远离工作台(02)的一端沿其横跨方向的两侧皆设置有液压支腿(07),所述液压支腿(07)上电性连接有手动控制装置(08)和电源(09)。

2.根据权利要求1所述的方便工作人员操作的铣床,其特征在于:所述踩踏板(06)靠近工作台(02)的一面沿其四角处皆设置有竖杆(10),相邻所述竖杆(10)之间沿竖杆(10)长度方向设置有若干横杆(11)。

3.根据权利要求2所述的方便工作人员操作的铣床,其特征在于:所述横杆(11)与竖杆(10)呈可拆卸方式连接,所述竖杆(10)对应横杆(11)的两端的位置设置有扣板(12),所述扣板(12)上开设有供横杆(11)放置的放置槽(13),所述横杆(11)与放置槽(13)呈过盈配合设置,所述横杆(11)对应放置槽(13)的位置开设有固定孔(14),所述放置槽(13)内侧壁对应固定孔(14)的位置开设有固定槽(15),所述固定孔(14)和固定槽(15)内穿设有螺栓(16),所述螺栓(16)与固定孔(14)呈过盈配合设置,所述螺栓(16)与固定槽(15)呈螺纹配合设置,所述竖杆(10)与踩踏板(06)呈可拆卸方式连接,所述踩踏板(06)靠近竖杆(10)的一面对应竖杆(10)的位置设置有连接套筒(17),所述竖杆(10)靠近踩踏板(06)的一端皆设置有转动杆(38),所述转动杆(38)靠近踩踏板(06)的一端沿其回转直径方向开设有转动槽(18),所述转动槽(18)内转动套设有转动套筒(19),所述转动套筒(19)与连接套筒(17)呈螺纹配合设置。

4.根据权利要求1所述的方便工作人员操作的铣床,其特征在于:所述踩踏板(06)远离工作台(02)的一面沿其四角处设置有若干万向轮(20),所述万向轮(20)上设置有刹车装置(21)。

5.根据权利要求4所述的方便工作人员操作的铣床,其特征在于:所述万向轮(20)与踩踏板(06)呈可拆卸方式连接,所述万向轮(20)靠近踩踏板(06)的一端设置有固定板(22),所述踩踏板(06)对应固定板(22)的位置设置有安装板(23),所述固定板(22)沿水平方向开设有若干安装孔(24),所述安装板(23)对应安装孔(24)的位置设置有若干安装杆(25),所述安装杆(25)与安装孔(24)呈过盈配合设置,所述安装杆(25)远离安装板(23)的一端沿其径向方向的两侧皆设置有扣块(26),所述固定板(22)对应扣块(26)的位置开设有供扣块(26)穿射的第一扣槽(27),所述第一扣槽(27)与安装孔(24)呈开通状设置,所述安装杆(25)远离安装板(23)的一端套设有安装套筒(28),所述安装套筒(28)对应扣块(26)的位置开设有供扣块(26)穿射的第二扣槽(29),所述安装套筒(28)与安装杆(25)呈螺纹配合设置。

6.根据权利要求5所述的方便工作人员操作的铣床,其特征在于:所述安装孔(24)靠近安装板(23)的一端呈倒平角设置,所述安装板(23)靠近安装杆(25)的一面沿安装板(23)水平方向的两端皆设置有定位板(30),所述定位板(30)之间形成有供固定板(22)放置的安装空腔,所述安装空腔与固定板(22)呈过盈配合设置,所述定位板(30)的长度大于安装杆(25)的长度。

7.根据权利要求2所述的方便工作人员操作的铣床,其特征在于:所述竖杆(10)上皆设置有放置套筒(31),所述手动控制装置(08)上设置有放置环(32),所述放置环(32)与放置套筒(31)呈间隙配合设置,所述放置套筒(31)内穿射有限位杆(33),所述限位杆(33)远离放置套筒(31)的一端设置有限位板(34),所述限位板(34)与竖杆(10)之间沿限位杆(33)和放置套筒(31)横跨方向的两侧皆设置有复位弹簧(35),所述复位弹簧(35)之间形成有供工作人员将放置环(32)套设在放置套筒(31)上的放置空腔。

8.根据权利要求7所述的方便工作人员操作的铣床,其特征在于:所述限位板(34)远离限位杆(33)和放置套筒(31)的一面设置有持握块(36),所述持握块(36)上开设有若干供手指穿过的持握孔(37)。
