专利号: 201811244563X
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

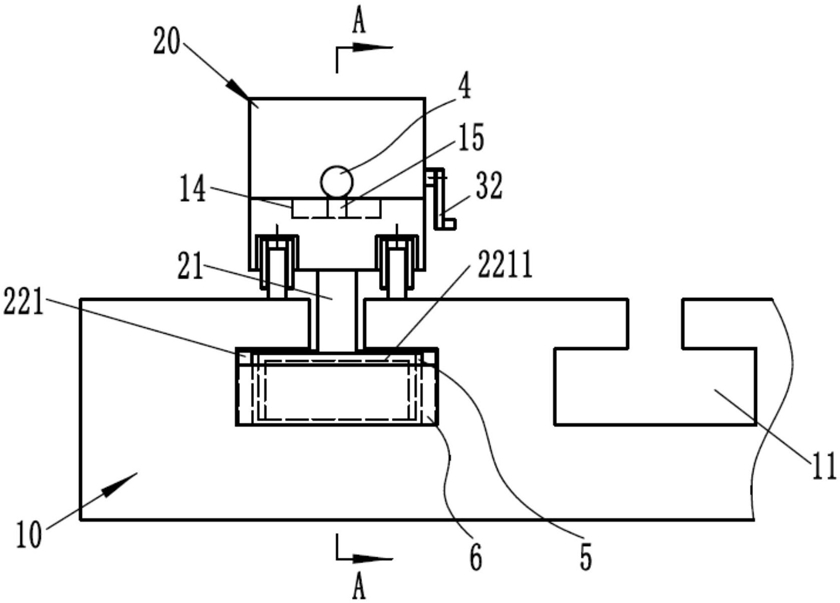

1.一种铣床工作台,包括工作台本体(10),其特征在于,还包括清扫装置(20),所述清扫装置(20)可对位于所述工作台本体(10)上的倒置T型槽(101)内的铁屑进行清理,所述清扫装置(20)包括:车体(1),所述车体(1)位于所述工作台本体(10)上;

清洁铲柄(2),所述清洁铲柄(2)设置在所述车体(1)上,且所述清洁铲柄(2)的下部伸入对应的倒置T型槽(101)内,所述清洁铲柄(2)用于将位于所述倒置T型槽(101)内的铁屑铲入所述清洁铲柄(2)的铲头(22)内;

回收组件,所述回收组件设置在所述清洁铲柄(2)的后侧,且所述铲头(22)与所述回收组件连通,位于所述铲头(22)内的铁屑可进入到所述回收组件内;

划扫机构(3),所述划扫机构(3)设置在所述车体(1)内,且所述划扫机构(3)的下端伸入对应的倒置T型槽(101)内,所述划扫机构(3)将位于倒置T型槽(101)内的铁屑扫入所述铲头(22)内,所述划扫机构(3)包括驱动机构、扫柄(31)和双曲柄连杆组件,所述驱动机构设置在所述车体(1)的空腔(11)内,所述驱动机构通过所述双曲柄连杆组件与所述扫柄(31)连接使位于所述扫柄(31)下端的扫头(311)沿一弧线做往复运动,所述扫头(311)可将对应的倒置T型槽(101)内的铁屑通过设置在所述清洁铲柄(2)上的过料孔(211)扫入所述回收组件中,所述驱动机构包括齿轮传动组件,所述齿轮传动组件包括互相啮合的第一齿轮(33)和第二齿轮(34),所述第一齿轮(33)和所述第二齿轮(34)均设置在所述空腔(11)内,所述双曲柄连杆组件的转杆(35)的一端设置在所述第二齿轮(34)上,所述转杆(35)的另一端枢接在所述扫柄(31)上,所述双曲柄连杆组件的辅助摇杆(36)的一端枢接在所述空腔(11)内,所述辅助摇杆(36)的另一端枢接在所述扫柄(31)上。

2.根据权利要求1所述的铣床工作台,其特征在于,所述清洁铲柄(2)还包括杆柄(21),所述铲头(22)设置在所述杆柄(21)的下端,所述杆柄(21)通过一锁定机构(4)设置在所述车体(1)上,所述杆柄(21)的下部伸入对应的倒置T型槽(101)内,所述铲头(22)的底面与对应的倒置T型槽(101)的底壁相贴合,所述过料孔(211)设置在所述杆柄(21)的下部。

3.根据权利要求2所述的铣床工作台,其特征在于,所述锁定机构(4)位于所述车体(1)内的侧通孔(13)内,所述锁定机构(4)包括外套筒(41)、内套管(42)、滚珠(43)、弹簧(44)和垫板(45),所述外套筒(41)的一侧设有一定位板(46),所述定位板(46)插入所述车体(1)的第二卡槽(15)内,所述内套管(42)设置在所述外套筒(41)的内部,所述垫板(45)设置在所述内套管(42)内,所述弹簧(44)位于所述垫板(45)与所述外套筒(41)的底壁之间,位于所述内套管(42)端部的挡环(421)将所述滚珠(43)限定在所述内套管(42)内,且所述垫板(45)抵靠在所述滚珠(43)的内侧,所述滚珠(43)与所述杆柄(21)卡合连接。

4.根据权利要求2所述的铣床工作台,其特征在于,所述回收组件具有废料箱(5),所述废料箱(5)的一端与所述过料孔(211)连通,所述废料箱(5)的另一端设有一吸水包(6)。

5.根据权利要求4所述的铣床工作台,其特征在于,所述吸水包(6)具有吸水海绵(61),所述吸水海绵(61)的外部设有耐磨包层(62)。
