专利号: 2022213689760
申请人: 王文霞
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

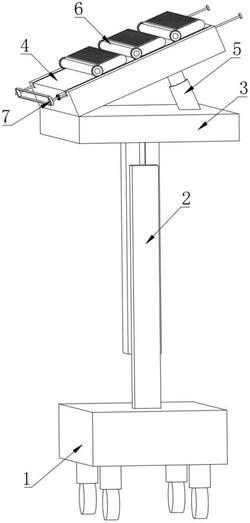

1.一种古建筑修复斗拱安装结构,包括底座(1)、调节杆(2)、固定板(3)、转动板(4)和转动气缸(5),所述固定板(3)通过调节杆(2)与底座(1)可升降连接,所述转动板(4)一侧与固定板(3)一侧铰接,所述转动气缸(5)底端与固定板(3)上表面转动连接,所述转动气缸(5)顶端与转动板(4)下表面转动连接,其特征在于:所述转动板(4)上表面安装有多个活动连接的抵紧板(6),所述抵紧板(6)上贯穿设置有转动轴(601),所述转动轴(601)两端均设置有连接块,所述转动轴(601)通过连接块与转动板(4)转动连接,所述转动轴(601)两端均固定有驱动齿轮(603),所述转动板(4)上表面滑动连接有齿条(9),所述齿条(9)与驱动齿轮(603)啮合。

2.根据权利要求1所述的一种古建筑修复斗拱安装结构,其特征在于,所述转动板(4)上还安装有驱动组件(7)和螺杆(8),所述螺杆(8)一端贯穿齿条(9)并与齿条(9)螺纹连接,所述驱动组件(7)包括电机(701)、主动齿轮(702)和从动齿轮(703),所述电机(701)一端与转动板(4)侧壁固定,所述主动齿轮(702)与电机(701)的输出轴固定,所述从动齿轮(703)固定套设在螺杆(8)上并与主动齿轮(702)啮合。

3.根据权利要求2所述的一种古建筑修复斗拱安装结构,其特征在于,所述螺杆(8)和齿条(9)均设置有两个,两个所述螺杆(8)以及齿条(9)均关于转动板(4)中部对称设置,所述驱动组件(7)还包括联动轮(704)和联动皮带(705),所述联动轮(704)设置有两个,两个所述联动轮(704)分别固定套设于两个螺杆(8)一端,所述联动皮带(705)套设于两个联动轮(704)外侧。

4.根据权利要求1所述的一种古建筑修复斗拱安装结构,其特征在于,所述抵紧板(6)上表面固定有防滑垫片(602),所述防滑垫片(602)上开设有多个均匀分布的防滑槽。

5.根据权利要求2所述的一种古建筑修复斗拱安装结构,其特征在于,所述转动板(4)上表面开设有滑槽(401),所述齿条(9)下端一体成型有滑动条(901),所述螺杆(8)贯穿滑动条(901)并与滑动条(901)间隙配合。

6.根据权利要求2所述的一种古建筑修复斗拱安装结构,其特征在于,所述螺杆(8)远离电机(701)的一端固定有限位块(801),所述限位块(801)靠近转动板(4)一侧的侧壁固定有缓冲环。
