专利号: 2017100438791
申请人: 浙江绣山园林建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

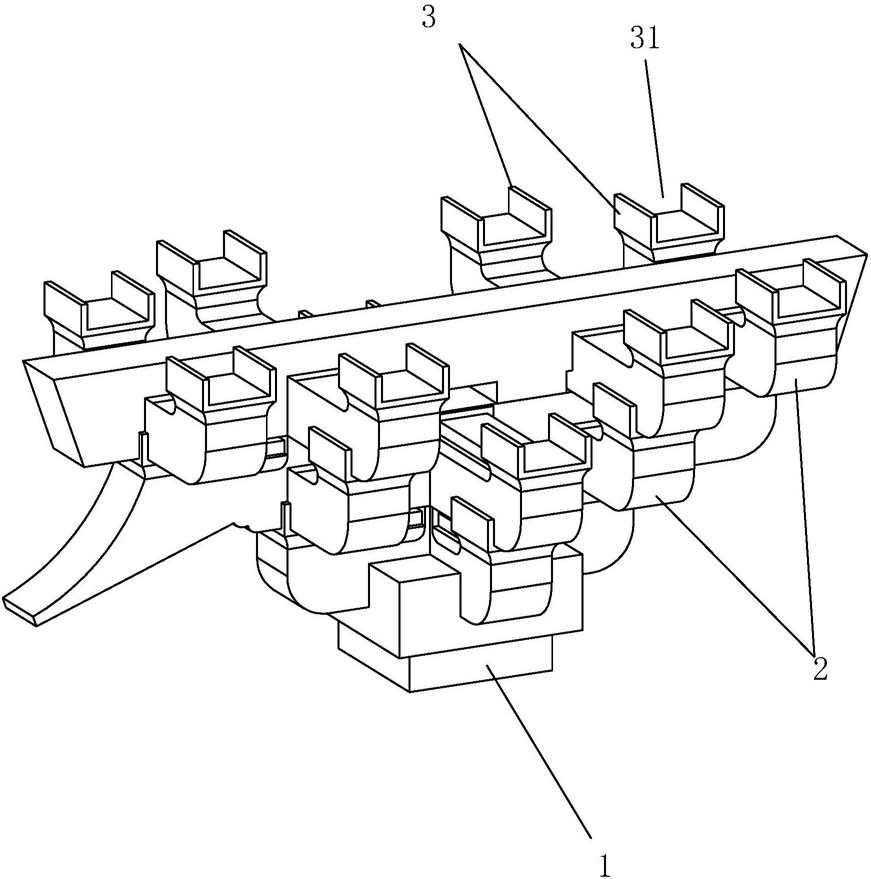

1.一种园林古建的新型斗拱,包括最底部的斗(1)以及位于斗(1)上方的拱升组件,拱升组件包括拱(2)以及固定在拱(2)两端的升(3),升(3)上设有用于放置上一层拱升组件内的拱(2)的开口槽(31),其特征在于:所述开口槽(31)内沿竖直方向滑移设有底板(4)以及驱动底板(4)沿竖直方向滑动的电机(7),所述拱(2)内设有U形管(6),所述U形管(6)两端延伸至升(3)内,所述U形管(6)内填充有水,升(3)内设有根据水的液面高度驱动电机(7)动作的控制装置。

2.根据权利要求1所述的园林古建的新型斗拱,其特征在于:所述控制装置包括设置在U形管(6)内的浮块(61),所述浮块(61)上设有动触点(612),所述U形管(6)内位于水下设有静触点(64),动触点(612)以及静触点(64)与电机(7)串联,在U形管(6)内设有当底板(4)与液面齐平时将浮块(61)与液面分离的顶起部件。

3.根据权利要求1所述的园林古建的新型斗拱,其特征在于:所述U形管(6)为透明U形管(6),控制部件包括设置在U形管(6)内的浮块(61),所述浮块(61)上设有激光传感器(10),所述底板(4)的侧面设有与激光传感器(10)配合的反射板(101),当激光传感器(10)发出的激光照射到反射板(101)上时,电机(7)停止转动。

4. 根据权利要求3所述的园林古建的新型斗拱,其特征在于:所述顶起部件包括滑移设置在U形管(6)内壁上的从动磁铁(65)以及嵌设在底板(4)侧面的主动磁铁( 42)。

5. 根据权利要求3 所述的园林古建的新型斗拱,其特征在于:所述顶起部件包括沿竖直方向滑移设置在U形管(6)外壁上的滑杆(911),所述滑杆(911)一端位于U形管(6)内,另一端插入底板(4)内并且与底板(4)的顶面齐平,在U形管(6)上设有供滑杆(911)滑移的腰形槽(9)以及密封腰形槽(9)的密封组件。

6.根据权利要求1或2或3所述的园林古建的新型斗拱,其特征在于:所述底板(4)的底部对称设有第一楔块(41),所述开口槽(31)的底面上相对滑移设有第二楔块(5),两个第二楔块(5)之间通过双头螺杆(71)连接,电机(7)的输出轴与双头螺杆(71)相连。

7. 根据权利要求1所述的园林古建的新型斗拱,其特征在于: 所述U形管(6)底部设有出液管(63)。

8.根据权利要求7所述的园林古建的新型斗拱,其特征在于:所述U形管(6)顶部设有加液口(62),所述浮块(61)上设有若干渗水孔(611)。

9.根据权利要求1所述的园林古建的新型斗拱,其特征在于:所述U形管(6)的中部呈S形设置。

10.根据权利要求6所述的园林古建的新型斗拱,其特征在于:所述第二楔块(5)上交错间隔设有若干让位槽(52)。
