专利号: 2022212547156
申请人: 柳州市领航五金制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

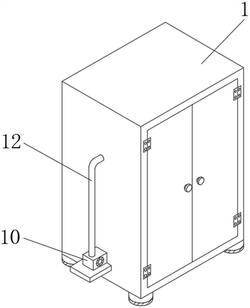

1.一种装载机桥壳毛坯铸件清理装置,包括防护箱(1),其特征在于:所述防护箱(1)内腔的底部固定连接有水箱(2),所述防护箱(1)内腔的顶部设置有移动组件(3),所述移动组件(3)的底部固定连接有电动气缸(4),所述电动气缸(4)的伸缩端固定连接有外壳(5),所述外壳(5)内腔的顶部固定连接有旋转电机(6),所述旋转电机(6)的输出端固定连接有转轴(7),所述转轴(7)的底部贯穿外壳(5)且固定连接有毛刷盘(8),所述防护箱(1)的内表面固定连接有承载板(9),所述防护箱(1)左侧的底部通过支撑板固定连接有抽泵(10),所述抽泵(10)的右侧连通有抽水管(11),所述抽水管(11)的右侧与水箱(2)左侧的底部连通,所述抽泵(10)的顶部连通有排水管(12),所述防护箱(1)内腔左侧的顶部固定连接有喷头(13),所述排水管(12)远离抽泵(10)的一端与喷头(13)的左侧连通。

2.根据权利要求1所述的一种装载机桥壳毛坯铸件清理装置,其特征在于:所述移动组件(3)包括伺服电机(31),所述伺服电机(31)与防护箱(1)内腔右侧的顶部固定连接,所述伺服电机(31)的输出端固定连接有螺纹杆(32),所述螺纹杆(32)的左侧与防护箱(1)内腔的左侧通过轴承转动连接,所述螺纹杆(32)的外表面螺纹连接有螺纹套(33),所述螺纹套(33)的底部与电动气缸(4)的顶部固定连接。

3.根据权利要求2所述的一种装载机桥壳毛坯铸件清理装置,其特征在于:所述螺纹套(33)的顶部固定连接有滑块(14),所述防护箱(1)内腔的顶部开设有配合滑块(14)使用的滑槽(15),所述滑块(14)的外表面与滑槽(15)的内表面滑动连接。

4.根据权利要求1所述的一种装载机桥壳毛坯铸件清理装置,其特征在于:所述水箱(2)内表面的顶部嵌设有过滤网(16),所述承载板(9)的顶部均匀开设有通孔(17)。

5.根据权利要求1所述的一种装载机桥壳毛坯铸件清理装置,其特征在于:所述防护箱(1)底部的四角均固定连接有垫块,且垫块的底部固定连接有防护垫。

6.根据权利要求1所述的一种装载机桥壳毛坯铸件清理装置,其特征在于:所述水箱(2)右侧的底部连通有换水管,且换水管的管口处设置有阀门。
