专利号: 2022210596232
申请人: 嘉兴巨盈金属制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

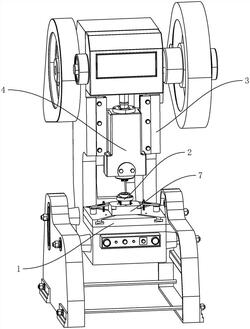

1.一种轴类零件冲压设备,包括机台(1)、设置于机台(1)上的冲压底座(2)、设置于机台(1)的安装架(3)、设置于安装架(3)的冲压头(4)和设置于冲压头(4)的冲压模具(5),其特征在于:所述机台(1)设置有移动台(7),所述冲压底座(2)设置于所述移动台(7),所述机台(1)朝向所述移动台(7)一端开设有滑移槽(8),所述移动台(7)朝向所述机台(1)一端设置有滑移块(9),所述滑移块(9)滑移设置于所述滑移槽(8)内,所述冲压底座(2)滑移远离或靠近所述冲压头(4)。

2.根据权利要求1所述的一种轴类零件冲压设备,其特征在于:所述滑移槽(8)有两个且为T型槽,且相互垂直交叉开设于所述机台(1),所述滑移块(9)朝向所述滑移槽(8)一端设置有横杆(10),所述横杆(10)有两个,两个所述横杆(10)相互垂直交叉设置。

3.根据权利要求2所述的一种轴类零件冲压设备,其特征在于:所述移动台(7)侧壁设置有若干压台(12),若干所述压台(12)沿所述移动台(7)周向分布,所述机台(1)设置有压块(16),所述压块(16)抵接于所述压台(12)背离所述机台(1)一端,所述压台(12)的高度和所述压块(16)的高度之和小于或等于所述移动台(7)的高度。

4.根据权利要求3所述的一种轴类零件冲压设备,其特征在于:所述机台(1)竖直设置有转动筒(13),所述转动筒(13)内转动设置有连接杆(15),所述压块(16)设置于所述连接杆(15)远离所述转动筒(13)一端。

5.根据权利要求4所述的一种轴类零件冲压设备,其特征在于:所述压块(16)开设有固定孔(17),所述机台(1)开设有若干螺纹孔(18),若干螺纹孔(18)沿所述压块(16)的转动轨迹分布,所述固定孔(17)内插设有固定螺栓(19)。

6.根据权利要求5所述的一种轴类零件冲压设备,其特征在于:所述移动台(7)侧壁设置有用于贴合压块(16)侧壁的斜面(11)。

7.根据权利要求6所述的一种轴类零件冲压设备,其特征在于:所述连接杆(15)与所述机台(1)之间设置有升降弹簧(14),所述升降弹簧(14)位于所述转动筒(13)内,所述升降弹簧(14)一端连接于所述机台(1),所述升降弹簧(14)的另一端连接于所述连接杆(15)朝向所述机台(1)一端。

8.根据权利要求7所述的一种轴类零件冲压设备,其特征在于:所述冲压模具(5)开设有模型槽(6),所述模型槽(6)口的直径小于待冲压工件的直径,所述模型槽(6)的深度大于待冲压工件的高度。
