专利号: 202220759138X
申请人: 苏州中航车辆部件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-12-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

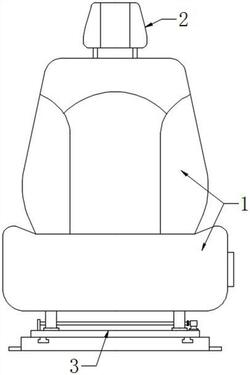

1.一种方便多角度调节的汽车座椅,包括汽车座椅本体、头枕以及可多角度调节机构,其特征在于:所述汽车座椅本体上端面设置有头枕,所述汽车座椅本体下端面设置有可多角度调节机构;

所述可多角度调节机构包括矩形升降座、矩形稳定套座、高强度竖向丝杆、蜗杆、蜗轮、可纵向移动板、滑动座、高强度纵向丝杆、支撑台板、小型扭矩电机以及小型步进电机,所述汽车座椅本体内部下侧安装有矩形升降座,所述矩形升降座内部中间位置设置有高强度竖向丝杆,所述高强度竖向丝杆环形侧面下侧设置有蜗轮,所述蜗轮环形侧面后侧啮合有蜗杆,所述蜗杆右端安装有小型扭矩电机,所述高强度竖向丝杆下端面贴合有可纵向移动板,所述可纵向移动板上端面左右两侧和前后两侧均对称安装有矩形稳定套座,所述可纵向移动板下端面中间位置设置有滑动座,所述滑动座内部中间位置设置有高强度纵向丝杆,所述高强度纵向丝杆前端安装有小型步进电机,所述可纵向移动板下端面贴合有支撑台板。

2.根据权利要求1所述的一种方便多角度调节的汽车座椅,其特征在于:所述支撑台板左右端面对称设置有安装板,且安装板内部开设有安装通孔,所述支撑台板上端面前侧卡装有检修盖,且检修盖上端面开设有抠槽,所述支撑台板上端面中间位置开设有限位滑槽,且限位滑槽与滑动座相匹配。

3.根据权利要求1所述的一种方便多角度调节的汽车座椅,其特征在于:所述滑动座内部中间位置开设有内螺纹通腔,且内螺纹通腔与高强度纵向丝杆相啮合,所述高强度纵向丝杆环形侧面后侧套装有限位轴承。

4.根据权利要求1所述的一种方便多角度调节的汽车座椅,其特征在于:所述可纵向移动板下端面左右两侧对称设置有凸形滑块,所述支撑台板上端面左右两侧对称开设有纵向滑槽,且纵向滑槽与凸形滑块相匹配,所述凸形滑块前后长度与滑动座前后长度相同。

5.根据权利要求1所述的一种方便多角度调节的汽车座椅,其特征在于:所述矩形升降座和矩形稳定套座均等规格安装有四组,所述高强度竖向丝杆和蜗轮均等规格设置有四组,四组所述高强度竖向丝杆环形侧面下侧均设置有限位随动盘,且限位随动盘环形侧面设置有滚珠轴承,四组所述矩形升降座内部均开设有内螺纹腔,且内螺纹腔与高强度竖向丝杆相啮合。

6.根据权利要求1所述的一种方便多角度调节的汽车座椅,其特征在于:所述蜗杆等规格啮合有两组,所述小型扭矩电机等规格安装有两组,所述汽车座椅本体右端面下侧设置有控制面板,两组所述小型扭矩电机均通过导线与控制面板相连接,所述小型步进电机通过导线与控制面板相连接,所述汽车座椅本体内部下侧设置有凹形支撑壳。
