专利号: 2022207243911
申请人: 连云港市美丰机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 用于实现物理或化学工艺过程的离心装置或离心机
更新日期:2024-04-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

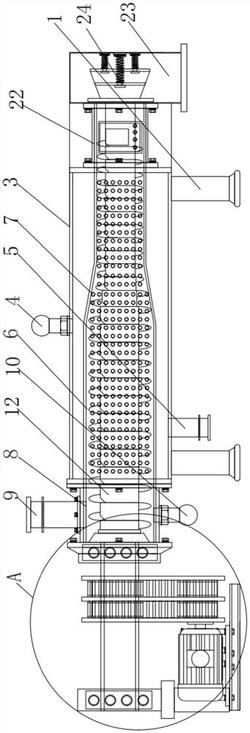

1.一种实时控压卧式高效螺旋自动卸料节能离心机,包括支腿(1)和支撑板(2),所述的支腿(1)左侧设置有支撑板(2),其特征在于:所述的支腿(1)上设置有圆筒(3),所述的圆筒(3)上方设置有压力传感器Ⅰ(4),所述的圆筒(3)下方设置有出水管(5),所述的圆筒(3)内部焊接设置有脱水筒(6),所述的脱水筒(6)上均匀设置有一组孔(7),所述的圆筒(3)左侧设置有进料筒(8),所述的进料筒(8)上方设置有进料管(9),所述的进料筒(8)下方设置有压力传感器Ⅱ(10),所述的进料筒(8)左侧固定设置有轴承外壳Ⅰ(11),所述的脱水筒(6)内部设置有螺旋推料筒(12),所述的螺旋推料筒(12)左侧固定设置有转杆(13),所述的转杆(13)与轴承外壳Ⅰ(11)之间设置有轴承Ⅰ(14),所述的转杆(13)外管壁上固定设置有一组齿轮Ⅰ(15),所述的齿轮Ⅰ(15)左侧设置有轴承外壳Ⅱ(16),所述的轴承外壳Ⅱ(16)与转杆(13)之间设置有轴承Ⅱ(17),所述的支撑板(2)上分别设置有支杆(18)和伺服电机(19),所述的支杆(18)与轴承外壳Ⅱ(16)底部固定连接,所述的伺服电机(19)输出轴上设置有一组齿轮件Ⅱ(20),所述的齿轮件Ⅱ(20)与齿轮Ⅰ(15)之间通过单面齿同步带(21)啮合传动,所述的圆筒(3)右侧设置有回料筒(22),所述的回料筒(22)右侧设置有排料管(23),所述的排料管(23)内部横向设置有弹性阻料器(24),所述的弹性阻料器(24)包括圆台管(25)、圆板Ⅰ(26)、弹簧Ⅰ(28)、直杆Ⅰ(29)、限位块Ⅰ(30)、圆环(31)、弹簧Ⅱ(33)、直杆Ⅱ(34)、限位块Ⅱ(35)和圆板Ⅱ(36),所述的圆台管(25)内部设置有圆板Ⅰ(26),所述的圆板Ⅰ(26)中心设置有限位孔Ⅰ(27),所述的限位孔Ⅰ(27)下方设置有弹簧Ⅰ(28),所述的限位孔Ⅰ(27)内部设置有直杆Ⅰ(29),所述的直杆Ⅰ(29)贯穿弹簧Ⅰ(28)内部,所述的直杆Ⅰ(29)上下两端设置有限位块Ⅰ(30),所述的圆台管(25)底部固定设置有圆环(31),所述的圆环(31)上均匀设置有一组限位孔Ⅱ(32),所述的限位孔Ⅱ(32)下方设置有弹簧Ⅱ(33),所述的限位孔Ⅱ(32)内部设置有直杆Ⅱ(34),所述的直杆Ⅱ(34)贯穿弹簧Ⅱ(33)内部,所述的直杆Ⅱ(34)上下两端设置有限位块Ⅱ(35),所述的圆台管(25)上方设置有圆板Ⅱ(36),所述的圆板Ⅱ(36)与回料筒(22)右侧相抵接,所述的限位块Ⅰ(30)与限位块Ⅱ(35)通过螺栓件(37)与排料管(23)内壁固定连接。

2.根据权利要求1所述的一种实时控压卧式高效螺旋自动卸料节能离心机,其特征在于:所述的回料筒(22)外壁上设置有控制器(38)。

3.根据权利要求2所述的一种实时控压卧式高效螺旋自动卸料节能离心机,其特征在于:所述的控制器(38)接线端分别与压力传感器Ⅰ(4)、压力传感器Ⅱ(10)和伺服电机(19)接线端相连接。

4.根据权利要求1所述的一种实时控压卧式高效螺旋自动卸料节能离心机,其特征在于:所述的圆板Ⅱ(36)表面积大于回料筒(22)出料口表面积。
