专利号: 2019212281199
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

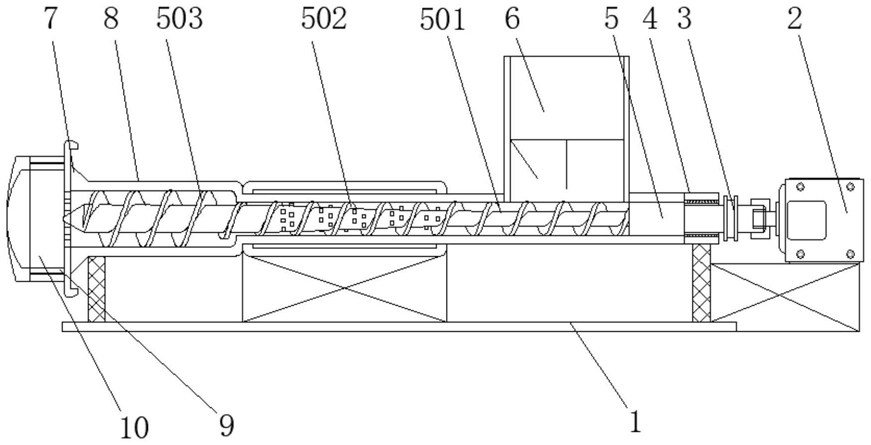

1.一种能够同时实现分流与分离的同向双螺杆挤出机,包括底座(1)、第一螺杆(5)和第二螺杆(13),其特征在于:所述底座(1)的右上角固定有驱动电机(2),且驱动电机(2)的输出轴左端转动连接有第一传动轮(3),所述第一传动轮(3)的左侧外部套接有轴承座(4),所述第一螺杆(5)安装于第一传动轮(3)的左端,且第一螺杆(5)包括加料区(501)、压缩区(502)和计量区(503),所述第一螺杆(5)的中间位置设置有压缩区(502),且压缩区(502)的左侧设置有计量区(503),所述压缩区(502)的右侧连接有加料区(501),且加料区(501)的上方连接有加料筒(6),所述第一螺杆(5)的左侧安装有分流板(7),且第一螺杆(5)的外侧安装有机筒(8),所述分流板(7)的左侧固定有连接件(9),且连接件(9)的外侧连接有机头(10),所述第一传动轮(3)的后侧连接有同步带(11)的一端,且同步带(11)的另一端连接有第二传动轮(12),所述第二螺杆(13)固定于第二传动轮(12)的左端,且第二螺杆(13)的中间位置设置有副螺棱(15),所述压缩区(502)的外壁固定有销钉(14),所述机筒(8)的外壁连接有电热丝(16)。

2.根据权利要求1所述的一种能够同时实现分流与分离的同向双螺杆挤出机,其特征在于:所述第一传动轮(3)与第二传动轮(12)的结构相同,且第一传动轮(3)通过同步带(11)与第二传动轮(12)之间构成传动结构。

3.根据权利要求1所述的一种能够同时实现分流与分离的同向双螺杆挤出机,其特征在于:所述第一螺杆(5)与第二螺杆(13)的结构相同,且第一螺杆(5)与第二螺杆(13)之间相互平行。

4.根据权利要求1所述的一种能够同时实现分流与分离的同向双螺杆挤出机,其特征在于:所述分流板(7)的内部均匀开设有通孔,且机筒(8)通过通孔与机头(10)之间相连通。

5.根据权利要求1所述的一种能够同时实现分流与分离的同向双螺杆挤出机,其特征在于:所述连接件(9)的外壁和机头(10)的内壁均开设有螺纹,且连接件(9)与机头(10)之间的螺纹尺寸相吻合。

6.根据权利要求1所述的一种能够同时实现分流与分离的同向双螺杆挤出机,其特征在于:所述第二螺杆(13)的外表面均匀安装有主螺棱,且副螺棱(15)与主螺棱之间相互平行。

7.根据权利要求1所述的一种能够同时实现分流与分离的同向双螺杆挤出机,其特征在于:所述销钉(14)的结构为四方体结构,且销钉(14)均匀分布于压缩区(502)的外壁。
