专利号: 2022206774082
申请人: 江苏鼎彭电动车有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

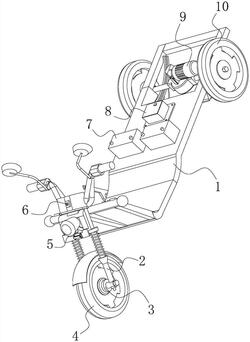

1.一种防抱死耐磨损电动车,包括车架(1),其特征在于:所述车架(1)前部的车轮支架(2)上转动连接有前车轮(4),且车轮支架(2)与前车轮(4)轮辐的相接处安装有用于检测前车轮(4)运转速度的速度传感器(3),车架(1)一侧位于车轮支架(2)的上方固定连接有红外感测探头(6),所述车架(1)的后部安装有通过蜗杆驱动后车轮(10)运转的减速电机(9),且车架(1)上安装有用于处理速度传感器(3)和红外感测探头(6)输出信号并且控制减速电机(9)工作的电子控制箱(8),车架(1)的前部固定连接有防抱死线束排线机构(5)。

2.根据权利要求1所述的一种防抱死耐磨损电动车,其特征在于:所述电子控制箱(8)包括固定连接在车架(1)上的箱体(801),且箱体(801)内侧安装的电路板(802)上设置有用于接收速度传感器(3)和红外感测探头(6)输出信号的信号接收模块(803),箱体(801)上还安装有单片机(804)和CAN驱动模块(805),信号接收模块(803)的输出端与单片机(804)的输入端电连接,且单片机(804)的输出端与CAN驱动模块(805)的输入端电连接。

3.根据权利要求2所述的一种防抱死耐磨损电动车,其特征在于:所述箱体(801)内位于电路板(802)的一侧安装有用于控制减速电机(9)工作的调节器(806),且CAN驱动模块(805)的输出端与调节器(806)的输入端电连接。

4.根据权利要求1所述的一种防抱死耐磨损电动车,其特征在于:所述车架(1)上安装有两个电源组(7),且电子控制箱(8)和减速电机(9)并联在电源组(7)上。

5.根据权利要求1所述的一种防抱死耐磨损电动车,其特征在于:所述防抱死线束排线机构(5)包括固定连接在车架(1)前部防护板上的排线底座(501),以及通过转动件(502)转动连接在排线底座(501)上的盖板(503),排线底座(501)和盖板(503)的相邻一侧均对应开设有不同孔径的排线槽(504)。

6.根据权利要求5所述的一种防抱死耐磨损电动车,其特征在于:所述排线底座(501)和盖板(503)之间通过螺栓定位座(505)的方式连接固定。
