专利号: 2022114713723
申请人: 浙江美馨生物科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2025-07-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

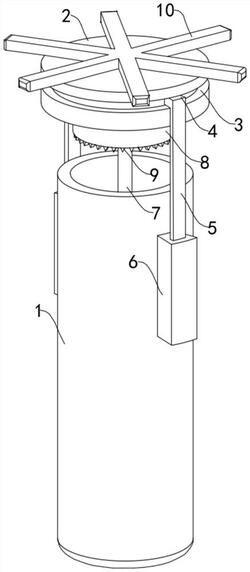

1.一种新冠病毒检测用的采样管,包括管体(1)和螺纹密封盖(2),其特征在于:所述螺纹密封盖(2)位于管体(1)的上方,且螺纹密封盖(2)在管体(1)的上方可上下来回移动,所述管体(1)的内部靠近端口的位置设有随螺纹密封盖(2)做同步运动的活塞板(13),活塞板(13)最初处于水平状态,所述螺纹密封盖(2)的底部固定设有将管体(1)端口密封的密封环(8),密封环(8)伸出螺纹密封盖(2)的底端,管体(1)顶端和密封环(8)底端之间的区域为棉签的夹断区,且活塞板(13)的上表面为夹断后的棉签头暂存区,所述活塞板(13)可在管体(1)的内部翻转,且活塞板(13)向竖直方向翻转时,密封环(8)处于将管体(1)端口密封的状态。

2.根据权利要求1所述的一种新冠病毒检测用的采样管,其特征在于:所述螺纹密封盖(2)和活塞板(13)之间通过竖直杆(7)连接,所述活塞板(13)的上表面开设有容纳槽(21),竖直杆(7)通过销柱(22)活动铰接在容纳槽(21)的内部,且销柱(22)上设有扭簧,销柱(22)位于管体(1)的中心轴线上,销柱(22)上的扭簧处于自然状态时,活塞板(13)处于水平状态,所述管体(1)的内部设有控制活塞板(13)翻转的翻转组件。

3.根据权利要求2所述的一种新冠病毒检测用的采样管,其特征在于:所述翻转组件包括固定连接在管体(1)内壁的固定杆(14),固定杆(14)位于活塞板(13)下方且偏离销柱(22)的位置,且固定杆(14)位于容纳槽(21)的下方。

4.根据权利要求3所述的一种新冠病毒检测用的采样管,其特征在于:所述固定杆(14)的外部套设有套管(15),套管(15)转动连接在固定杆(14)的外部。

5.根据权利要求4所述的一种新冠病毒检测用的采样管,其特征在于:所述管体(1)的外周固定设有若干组空心杆件(6),空心杆件(6)的内部开设有滑动空腔(11),滑动空腔(11)的内部滑动设有滑动板(12),滑动板(12)的底部通过压缩弹簧与滑动空腔(11)的底部固定连接,滑动板(12)的顶部与竖向连接杆(5)的一端固定连接,竖向连接杆(5)的的另一端伸出空心杆件(6)的顶部与环形滑槽(3)连接,与所述滑动板(12)固定连接的压缩弹簧处于自然状态时,密封环(8)位于管体(1)的上方。

6.根据权利要求5所述的一种新冠病毒检测用的采样管,其特征在于:所述螺纹密封盖(2)的外周开设有环形滑槽(3),所述竖向连接杆(5)的顶端固定设有滑块(4),滑块(4)滑动连接在环形滑槽(3)的内部,所述竖直杆(7)转动连接在螺纹密封盖(2)的底部中心。

7.根据权利要求6所述的一种新冠病毒检测用的采样管,其特征在于:所述活塞板(13)的外周靠近底端的位置固定设有可膨胀收缩的气囊环(26),气囊环(26)与活塞板(13)内部的气流通道(25)相互连通,所述竖直杆(7)的内部开设有柱状空腔(16),柱状空腔(16)的内部设有向气流通道(25)内部充气或抽气的气控组件,其中,活塞板(13)向竖直方向翻转时,气控组件将气流通道(25)内部的气体抽出,活塞板(13)向水平方向翻转时,气控组件向气流通道(25)的内部充气。

8.根据权利要求7所述的一种新冠病毒检测用的采样管,其特征在于:所述气控组件包括固定连接在柱状空腔(16)底部的弹簧压缩管(20),弹簧压缩管(20)的顶部与挤压板(17)固定连接,挤压板(17)可在柱状空腔(16)的内部上下来回移动,且弹簧压缩管(20)的底端通过弹性连通管(23)与气流通道(25)的内部相互连通。

9.根据权利要求8所述的一种新冠病毒检测用的采样管,其特征在于:所述挤压板(17)的外周与凸杆(19)的一端固定连接,凸杆(19)的另一端伸出竖直杆(7)外表面的竖向通槽(18),所述管体(1)的内壁位于凸杆(19)的下方固定设有挡杆(24),所述挤压板(17)的底部通过拉伸弹簧与柱状空腔(16)的底部固定连接,挡杆(24)与销柱(22)相互平行设置,且挡杆(24)位于活塞板(13)上方偏离容纳槽(21)的位置。

10.根据权利要求9所述的一种新冠病毒检测用的采样管,其特征在于:所述密封环(8)的底部均匀设有尖端向下的齿牙(9)。
