专利号: 2022110655273
申请人: 南通理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

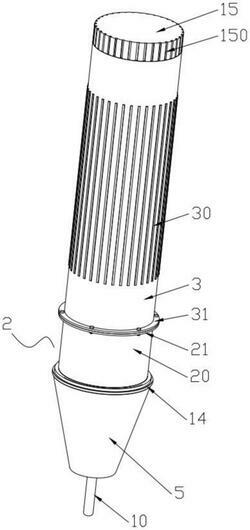

1.一种键盘清洁装置,其特征在于,包括清洁部(1)、连接部(2)、套筒(3)以及储水箱(4),所述清洁部(1)借助于连接部(2)与套筒(3)连接,清洁部(1)的下部为圆台形且其外部套设有一层吸水透气的清洁材料(5),所述清洁部(1)内设有一贯通的导向孔(100),导向孔(100)内滑动连接有顶针(10),顶针(10)的上端连接有活塞(9),顶针(10)的下端延伸至清洁部(1)的外侧,导向孔(100)内还设有能够用于顶针(10)复位的复位机构(11),活塞(9)滑动连接于清洁部(1)上端设置的活塞筒(6)内,活塞筒(6)的上端借助于连接管(7)与储水箱(4)连通,活塞筒(6)的侧面设有若干周向排列的排水管(8),排水管(8)的一端与活塞筒(6)内部连通,排水管(8)的另一端插入清洁部(1)上设置的排水通道(102)内,排水通道(102)贯穿清洁部(1)且其排水端位于清洁材料(5)的内侧,所述储水箱(4)安装于套筒(3)内,连接管(7)及排水管(8)上均安装有单向阀(13)以使得水只能由储水箱(4)经活塞筒(6)、排水管(8)排至清洁材料(5)上;

所述复位机构(11)包括滑块(110)和复位弹簧(111),所述滑块(110)固定于顶针(10)的中部,所述复位弹簧(111)套设于滑块(110)与活塞筒(6)之间的顶针(10)上;

所述滑块(110)上设有若干排气孔(112),导向孔(100)的下端设有内壁形状为锥形的导风块(12)。

2.根据权利要求1所述的一种键盘清洁装置,其特征在于,所述连接部(2)包括环形件(20)及法兰一(21),所述环形件(20)的下端与清洁部(1)的上端固定连接,环形件(20)的上端与法兰一(21)固定连接,法兰一(21)与套筒(3)下端的法兰二(31)借助于螺栓连接。

3.根据权利要求1所述的一种键盘清洁装置,其特征在于,所述排水管(8)的数量为3个,且排水管(8)与活塞筒(6)的连接处位于活塞筒(6)的上端侧面。

4.根据权利要求1所述的一种键盘清洁装置,其特征在于,所述清洁部(1)的上部为圆柱形,且清洁部(1)的上部外周设有一段环形凹槽(101),清洁材料(5)的上部借助于皮筋(14)与环形凹槽(101)暂时性固定。

5.根据权利要求1所述的一种键盘清洁装置,其特征在于,所述套筒(3)的上端可拆卸连接有顶盖(15),顶盖(15)的外周设有防滑凹槽(150)。

6.根据权利要求1所述的一种键盘清洁装置,其特征在于,所述套筒(3)的外周设有若干防滑凸起(30)。

7.根据权利要求1所述的一种键盘清洁装置,其特征在于,所述清洁材料(5)包括但不限于湿巾、布料、海绵中的任意一种。
