专利号: 2022102826256
申请人: 长春职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种计算机键盘按键清洁装置,包括清洗筒(1)、转动组件(2)、清洗组件(3)、振动组件(4)和出料组件(5),其特征在于:所述清洗筒(1)通过支撑架放置在地面上,清洗筒(1)上方设置有转动组件(2),转动组件(2)固定安装在支撑架上端,转动组件(2)上连接有多个呈圆周阵列分布的清洗组件(3),转动组件(2)下端固定连接有振动组件(4),清洗组件(3)下端连接有出料组件(5);其中:所述清洗组件(3)包括刷洗管(31)、固定杆(32)、刷洗筒(33)、隔层环(34)、搅动杆(35)、滚动机构(36)、孔内滑块(37)、弹杆(38)、卡位块(39)和支撑弹簧(30),所述转动组件(2)上转动连接有刷洗管(31),刷洗管(31)内部穿设有固定杆(32),固定杆(32)固定安装在转动组件(2)上,固定杆(32)外表面从上到下设有多条变向槽,刷洗管(31)外部套设有刷洗筒(33),刷洗筒(33)固定连接在清洗筒(1)的内壁上,刷洗筒(33)内壁上均匀设置有一号毛刷,刷洗筒(33)内表面从上到下固定连接有多个隔层环(34),隔层环(34)为一侧设有开口的圆环状结构,相邻两个隔层环(34)开口交错分布,相邻的两个隔层环(34)之间设置有多个周向均匀分布的搅动杆(35),搅动杆(35)与刷洗管(31)固定连接,位于同一高度的相邻两个搅动杆(35)之间开设有伸缩槽,伸缩槽位于刷洗管(31)外表面上,伸缩槽内部连接有滚动机构(36),刷洗管(31)外表面靠近多个搅动杆(35)处均开设有竖直孔,刷洗管(31)上的竖直孔底部固定连接有弹簧,弹簧上端固定连接有孔内滑块(37),孔内滑块(37)中部固定安装有弹杆(38),弹杆(38)靠近固定杆(32)一端与固定杆(32)上的变向槽滑动配合,所述隔层环(34)上下端面均开设有凹槽,凹槽内部滑动连接有多个周向均匀分布的卡位块(39),卡位块(39)靠近凹槽的一端与凹槽槽壁之间固定连接有多个支撑弹簧(30),卡位块(39)远离支撑弹簧(30)的端面均匀设置有二号毛刷;

所述出料组件(5)包括补位橡胶(51)、收集筒(52)、复位弹簧(53)、落料板(54)、落料块(55)、波纹管(56)和锥形筒(57),所述刷洗筒(33)下端固定连接有补位橡胶(51),补位橡胶(51)下端固定连接有收集筒(52),收集筒(52)筒壁上开设有多个通孔,收集筒(52)上端与刷洗筒(33)下端之间安装有多个周向均匀分布的复位弹簧(53),所述收集筒(52)靠近振动组件(4)的外表面开设有斜槽,收集筒(52)中部插接有落料板(54),所述落料板(54)上开设有多个沥水孔,落料板(54)靠近清洗筒(1)内壁的一端滑动连接有落料块(55),落料块(55)贯穿清洗筒(1)内壁且滑动连接在清洗筒(1)上,收集筒(52)下端固定连接有波纹管(56),波纹管(56)下端固定连接有锥形筒(57);

所述滚动机构(36)包括支撑杆(361)、伸缩弹簧(362)和刷洗辊(363),所述刷洗管(31)上的伸缩槽内部滑动连接有支撑杆(361),支撑杆(361)靠近伸缩槽的一端与伸缩槽内壁之间固定连接有伸缩弹簧(362),支撑杆(361)远离伸缩弹簧(362)的一端转动连接有刷洗辊(363),刷洗辊(363)外表面均匀设置有三号毛刷。

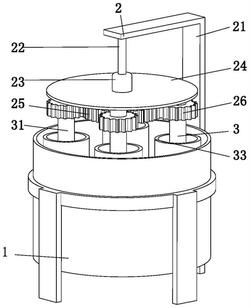

2.根据权利要求1所述的一种计算机键盘按键清洁装置,其特征在于:所述转动组件(2)包括转动支架(21)、电机连杆(22)、转动电机(23)、盖板(24)、主动齿轮(25)和从动齿轮(26),所述清洗筒(1)支撑架的上端固定连接有转动支架(21),转动支架(21)为L型板结构,转动支架(21)的水平段的下端面固定连接有电机连杆(22),电机连杆(22)的输出端固定连接有转动电机(23),转动电机(23)中部套设且安装有盖板(24),转动电机(23)的输出轴端面固定连接有主动齿轮(25),主动齿轮(25)沿其圆周方向啮合有多个从动齿轮(26),从动齿轮(26)固定安装在刷洗管(31)外表面。

3.根据权利要求2所述的一种计算机键盘按键清洁装置,其特征在于:所述振动组件(4)包括转动杆(41)、连接杆(42)和圆杆(43),所述主动齿轮(25)下端面固定连接有转动杆(41),转动杆(41)底部沿其圆周方向固定连接有多个连接杆(42),连接杆(42)远离转动杆(41)的端面转动连接有圆杆(43),圆杆(43)与收集筒(52)上的斜槽滑动配合。

4.根据权利要求1所述的一种计算机键盘按键清洁装置,其特征在于:所述卡位块(39)的非圆弧棱边均设置为圆倒角。

5.根据权利要求1所述的一种计算机键盘按键清洁装置,其特征在于:清洗筒(1)下端面开设有出水口,出水口内设置有出水口塞,清洗筒(1)下端开设有多个呈圆周阵列分布的出料口,出料口内设置有出料口塞,出料口与锥形筒(57)固定连接。

6.根据权利要求1所述的一种计算机键盘按键清洁装置,其特征在于:所述落料板(54)靠近清洗筒(1)内壁的一端设置有T型滑头。

7.根据权利要求1所述的一种计算机键盘按键清洁装置,其特征在于:所述落料块(55)靠近落料板(54)一端开设有滑槽,落料板(54)上的T型滑头与滑槽滑动配合。
