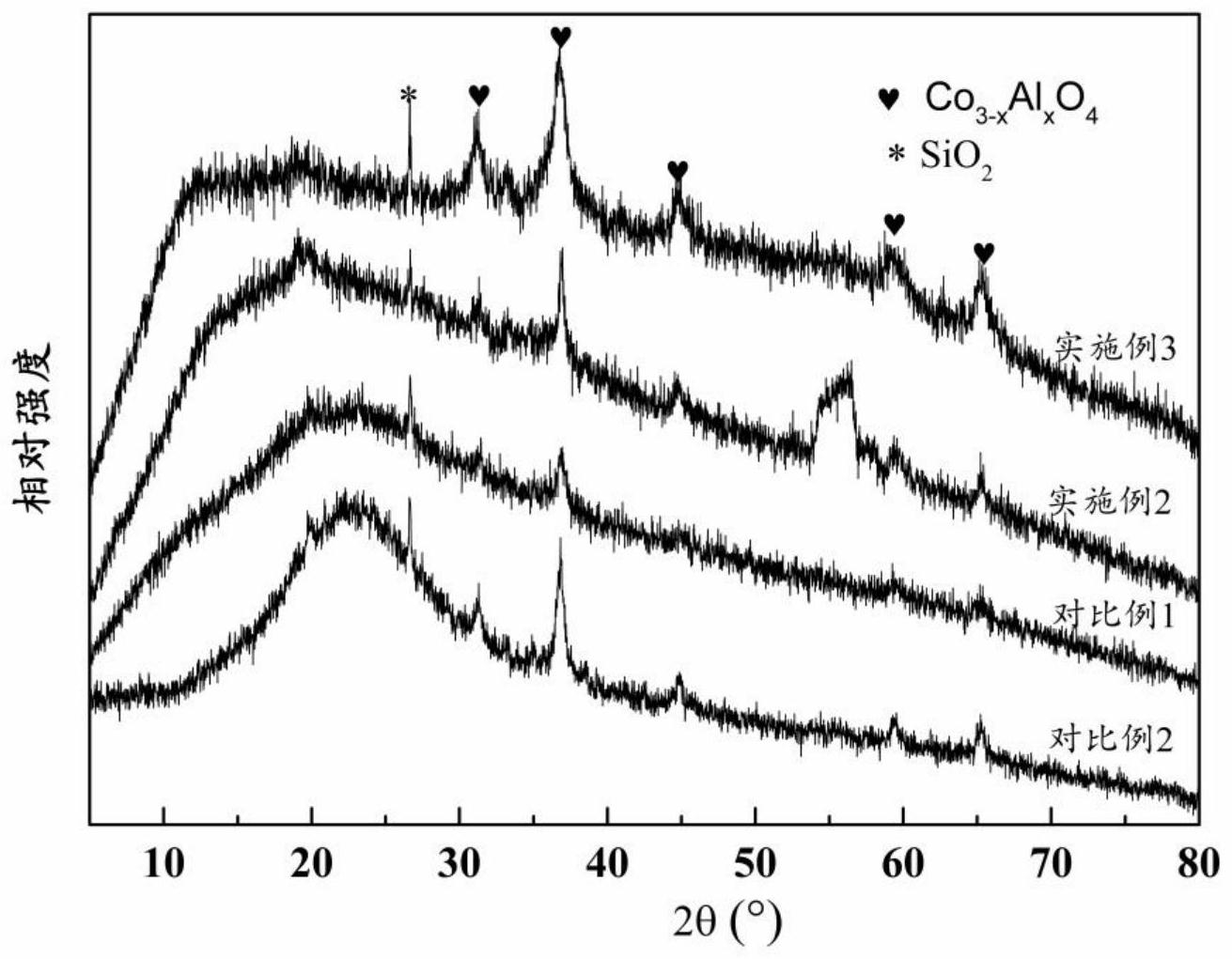

1.一种改性钴基金属氧化物/埃洛石复合材料，其特征在于所述改性钴基金属氧化物/埃洛石复合材料按如下方法制备：将钴基金属氧化物/埃洛石复合材料均匀分散于物质的量浓度为1‑5M的碱性溶液中，60℃‑90℃搅拌1h‑5h后，室温静置20h‑30h，所得混合物经后处理A，得到所述改性钴基金属氧化物/埃洛石复合材料；

所述钴基金属氧化物/埃洛石复合材料是先将埃洛石粉体与钴盐混合再加入有机配体制备埃洛石粉体与Co‑MOF的混合物，再经300‑1200℃煅烧得到；

所述碱性溶液为强碱的水溶液。

2.如权利要求1所述的改性钴基金属氧化物/埃洛石复合材料，其特征在于：所述碱性溶液为氢氧化钠水溶液或者氢氧化钾水溶液。

3.如权利要求1所述的改性钴基金属氧化物/埃洛石复合材料，其特征在于所述后处理A为：将所述混合物离心，所得沉淀用无水乙醇洗涤至中性，干燥、研磨，即得到改性钴基金属氧化物/埃洛石复合材料。

4.如权利要求1所述的改性钴基金属氧化物/埃洛石复合材料，其特征在于：所述钴基金属氧化物/埃洛石复合材料按如下方法制备：（1）将埃洛石粉体均匀分散于无水乙醇A中，加入钴盐，混匀，得到悬浊液；

所述埃洛石粉体与钴盐的质量比为1:1‑3；

（2）将有机配体溶于无水乙醇B中，所得有机配体溶液缓慢加入步骤（1）所述的悬浊液中，分散均匀，静置陈化20‑30h，所得分层的混合液经后处理B，得到固相；

所述有机配体与无水乙醇B的配比为：1‑1  .2g：10mL；所述有机配体溶液与所述的悬浊液的体积比为1:0 .5‑2；

（3）步骤（2）所述固相于管式炉中300‑1200℃煅烧，保温1‑4h，得到所述钴基金属氧化物/埃洛石复合材料粉体。

5.如权利要求4所述的改性钴基金属氧化物/埃洛石复合材料，其特征在于：步骤（1）中，所述埃洛石粉体与无水乙醇A的配比为1g: 30‑60mL。

6.如权利要求4所述的改性钴基金属氧化物/埃洛石复合材料，其特征在于：步骤（2）中，所述后处理B为：将所述分层的混合液抽滤，所得滤饼依次用无水乙醇和去离子水淋洗，干燥，研磨得到所述固相。

7.一种如权利要求1所述的改性钴基金属氧化物/埃洛石复合材料在催化降解有机污染物中的应用。

8.如权利要求7所述的应用，其特征在于：所述有机污染物为诺氟沙星、吲哚美辛、甲硝唑、亚甲基蓝或罗丹明B。
