1.一种基于埃洛石的CoAl‑LDH微球复合材料的制备方法，其特征在于所述基于埃洛石的CoAl‑LDH微球复合材料按照如下方法制备：（1）将埃洛石粉体均匀分散于去离子水A中，加入NH4F，分散均匀，所得混合液烘干后研磨，得到NF‑埃洛石；所述的NH4F与埃洛石粉体的质量比为0.5‑2：1；

（2）将步骤（1）所述的NF‑埃洛石置于管式炉中煅烧后研磨，得到NF‑c埃洛石；所述煅烧的条件为：空气气氛中，以2‑10℃/min的速率升温至400‑700℃下保温1‑4h；

（3）将步骤（2）所述的NF‑c埃洛石均匀分散于去离子水B中，依次加入Co(NO3)2·6H2O、尿素，常温下搅拌均匀，得到均一的混合溶液；所述的NF‑c埃洛石与Co(NO3)2·6H2O的质量比为1：0.5‑2； 所述的Co(NO3)2·6H2O与尿素的物质的量之比为1：2.5‑3；

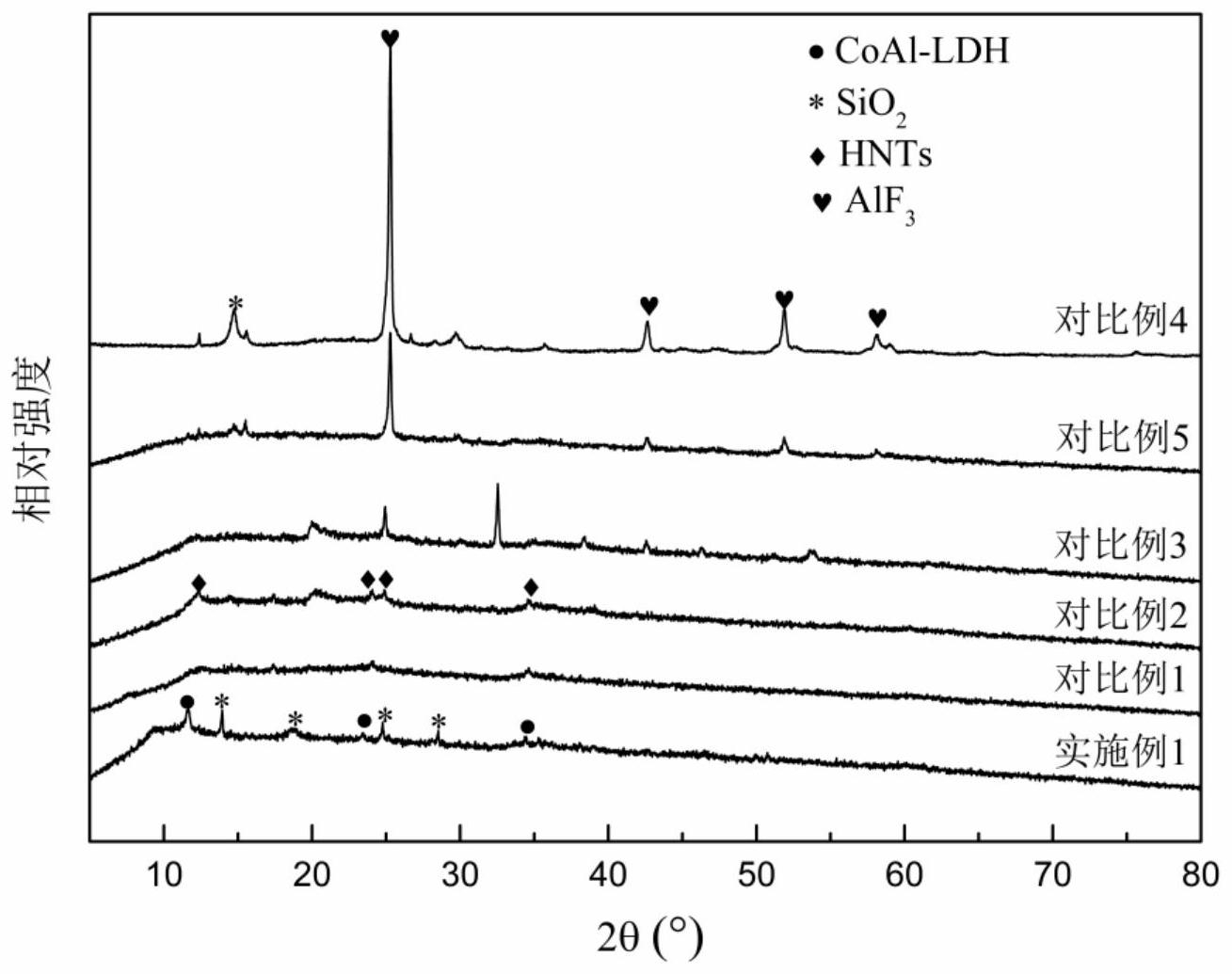

（4）将步骤（3）所述的混合溶液倒入反应釜中进行水热反应所得混合物经后处理，得到所述基于埃洛石的CoAl‑LDH微球复合材料；所述水热反应的条件：水热温度100‑130℃，水热时间为8‑12h。

2.如权利要求1所述的基于埃洛石的CoAl‑LDH微球复合材料的制备方法，其特征在于：步骤（1）中，所述的埃洛石粉体与去离子水A的配比为1‑1.5g：10mL。

3.如权利要求1所述的基于埃洛石的CoAl‑LDH微球复合材料的制备方法，其特征在于：步骤（2）中，所述煅烧的条件为500‑700℃保温2h。

4.如权利要求1所述的基于埃洛石的CoAl‑LDH微球复合材料的制备方法，其特征在于：步骤（3）中所述的NF‑c埃洛石与去离子水B的配比为1g：20‑50g。

5.如权利要求1所述的基于埃洛石的CoAl‑LDH微球复合材料的制备方法，其特征在于：步骤（3）中所述的NF‑c埃洛石与Co(NO3)2·6H2O的质量比为1:0.87‑1.87。

6.如权利要求1所述的基于埃洛石的CoAl‑LDH微球复合材料的制备方法，其特征在于：步骤（4）中所述后处理为：将所述混合物冷却到室温，抽滤、去离子水洗涤，所得固相真空干燥研磨，得到所述的基于埃洛石的CoAl‑LDH微球复合材料。

7.按照权利要求1～6任一项所述的制备方法得到基于埃洛石的CoAl‑LDH微球复合材料。

8.如权利要求7所述的基于埃洛石的CoAl‑LDH微球复合材料在处理有机污染物废水中的应用。

9.如权利要求8所述的应用，其特征在于：所述有机污染物废水中的有机污染物为四环素、诺氟沙星或甲硝唑中的一种或两种以上的混合物。

10.如权利要求8所述的应用，其特征在于所述的应用为：将所述基于埃洛石的CoAl‑LDH微球复合材料分散到有机污染物废水中，加入过硫酸盐后催化降解有机污染物。
