专利号: 2022108998631
申请人: 皖西学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

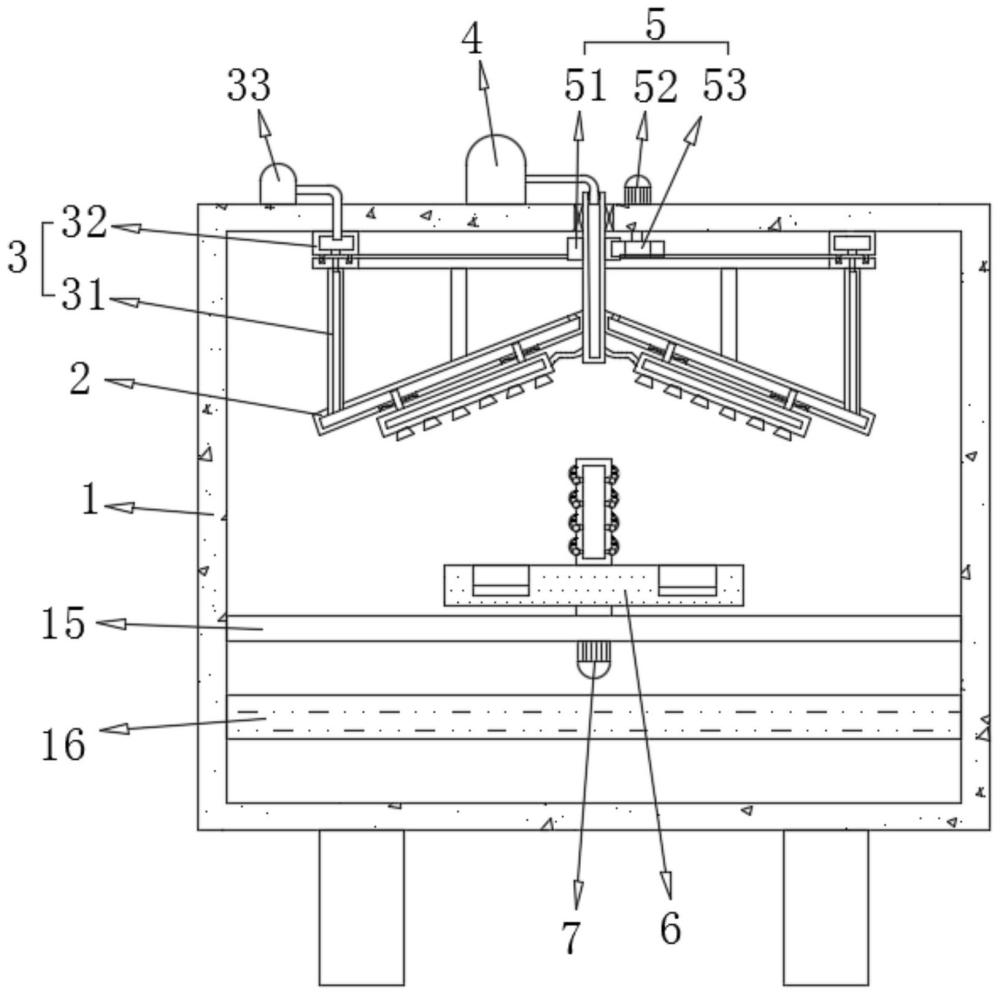

1.一种机械加工用切削液喷淋装置,包括壳体,其特征在于,所述壳体的内部安装有安装网板,安装网板的顶部活动设置有放置座,用于放置待加工件;

还包括第二驱动部件,用于驱动放置座水平转动;

放置座顶部的圆周处设置有固定机构,用于将待加工件进行固定;

放置座的顶部设置有第二喷淋机构,用于在放置座水平转动时,向待加工件喷淋切削液;

所述第二喷淋机构包括安装在放置座上的第二喷淋壳体,第二喷淋壳体的侧面开设有出液孔;

第二喷淋壳体的侧面活动安装有弧形部件,弧形部件的一端安装有密封块,用于在放置座不转动时,对出液孔的开口进行堵塞;

弧形部件的内弧面通过复位弹簧与第二喷淋壳体的外壁连接;

所述壳体的顶部垂直设置有转轴,转轴靠近放置座的一端固定有倾斜设置的安装壳体,安装壳体靠近放置座的一侧通过连接机构活动安装有第一喷淋机构,用于对待加工件进行喷淋;

还包括输送泵,用于向第一喷淋机构和第二喷淋壳体内注入切削液。

2.根据权利要求1所述的一种机械加工用切削液喷淋装置,其特征在于,所述固定机构包括开设在放置座顶部的固定槽,固定槽的底部固定有电磁部件。

3.根据权利要求1所述的一种机械加工用切削液喷淋装置,其特征在于,所述第一喷淋机构包括第一喷淋壳体,第一喷淋壳体靠近放置座的一侧设置有喷头;

所述转轴为中空结构,转轴的内部通过进液管与第一喷淋壳体的内部连通;

转轴的内部通过连接管与输送泵的出料端连通。

4.根据权利要求3所述的一种机械加工用切削液喷淋装置,其特征在于,所述连接机构包括开设在安装壳体侧面的安装孔;

安装在第一喷淋壳体侧面的延伸部件,延伸部件远离第一喷淋壳体的一端经安装孔延伸至安装壳体的内部;

延伸部件的侧面通过柔性连接件与安装孔的内壁连接,用于将延伸部件侧面与安装孔内壁之间的间隙进行连接。

5.根据权利要求4所述的一种机械加工用切削液喷淋装置,其特征在于,还包括驱动机构,用于驱动转轴水平转动;

所述驱动机构包括安装在转轴侧面的从动齿;

活动安装在壳体内壁的驱动齿轮,驱动齿轮的侧面与从动齿啮合;

用于驱动驱动齿轮转动的第一驱动部件。

6.根据权利要求5所述的一种机械加工用切削液喷淋装置,其特征在于,还包括进气机构,用于在转轴带动安装壳体和第一喷淋壳体水平转动时,向安装壳体内间隔鼓入空气。

7.根据权利要求6所述的一种机械加工用切削液喷淋装置,其特征在于,所述进气机构包括固定在壳体顶部内壁的环形结构的过渡壳体;

安装在安装壳体远离转轴一端的进气管;

进气管远离安装壳体的一端安装有环形结构的衔接部件;

衔接部件的顶部和过渡壳体的底部均开设有间隔设置的进气孔;

还包括气泵,用于向过渡壳体内鼓入空气。

8.根据权利要求7所述的一种机械加工用切削液喷淋装置,其特征在于,所述安装壳体靠近转轴的一端开设有出气孔。

9.根据权利要求1所述的一种机械加工用切削液喷淋装置,其特征在于,还包括过滤部件,用于对经安装网板的网孔流至壳体底部的切削液进行过滤。
