专利号: 2022108224503
申请人: 西南石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

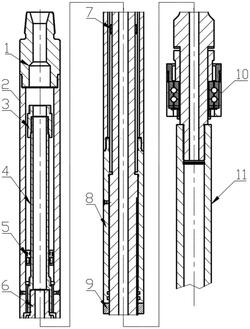

1.可同时传递扭矩钻压的无级伸缩密封轴,其特征在于:所述的可同时传递扭矩钻压的无级伸缩密封轴包括接头(1),活塞筒(2),限位螺帽(3),平衡杆(4),浮动活塞(5),花键轴(6),限位套(7),花键壳体(8),电磁铁(9),连接件(10)与辅助连接汇管(11);所述可同时传递扭矩钻压的无级伸缩密封轴两端为可拆卸连接;所述限位螺帽(3)与平衡杆(4)螺纹连接,所述浮动活塞(5)在花键轴(6)与限位螺帽(3)之间的平衡杆(4)上轴向移动;所述浮动活塞(5)设有窄外密封圈(51),宽外密封圈(52),窄内密封圈(53),宽内密封圈(54);所述花键壳体(8)与活塞筒(2)螺纹连接;所述花键壳体(8)在花键轴(6)变径处与限位套(7)之间轴向移动;所述电磁铁(9)与花键轴(6)磁性连接,所述花键轴(6)的花键内有磁铁;所述连接件(10)、辅助连接汇管(11)与花键轴(6)螺纹连接;所述可同时传递扭矩钻压的无级伸缩密封轴需要在地面试验台架上装配时,轴向移动花键壳体(8)使其满足试验台架所需长度并将电磁铁(9)紧靠在花键壳体(8)端面。

2.根据权利要求1所述的可同时传递扭矩钻压的无级伸缩密封轴,其特征在于:所述花键壳体(8)与活塞筒(2)设有注油孔。

3.根据权利要求1所述的可同时传递扭矩钻压的无级伸缩密封轴,其特征在于:所述可拆卸固定连接为螺纹连接。

4.根据权利要求1所述的可同时传递扭矩钻压的无级伸缩密封轴,其特征在于:所述可同时传递扭矩钻压的无级伸缩密封轴中的密封使用弹性密封圈密封。

5.根据权利要求1所述的可同时传递扭矩钻压的无级伸缩密封轴,其特征在于:所述连接件(10)与花键轴(6)、试验台架螺纹连接;所述花键轴(6)与试验台架支座由连接件(10)的串轴承动静连接。

6.根据权利要求1所述的可同时传递扭矩钻压的无级伸缩密封轴,其特征在于:所述辅助连接汇管(11)与花键轴(6)螺纹连接;所述辅助连接汇管(11)表面设有外螺纹。
