1.一种Fe7S8/CoS缺陷异质结微米片的制备方法,具体的说是FeCl3·6H2O、CoCl2·
6H2O、KSCN为前驱体,水热制备Fe7S8/CoS缺陷异质结微米片,该Fe7S8/CoS缺陷异质结微米片可高效电催化水氧化;Fe7S8/CoS缺陷异质结微米片由如下步骤制得:将0.5~0.6g FeCl3·
6H2O、0.2~0.3g CoCl2·6H2O、0.3~0.4g KSCN加入到55~65mL水,混合均匀,在反应釜中于230~250℃处理10~18h,产物经离心、干燥得到Fe7S8/CoS缺陷异质结微米片。

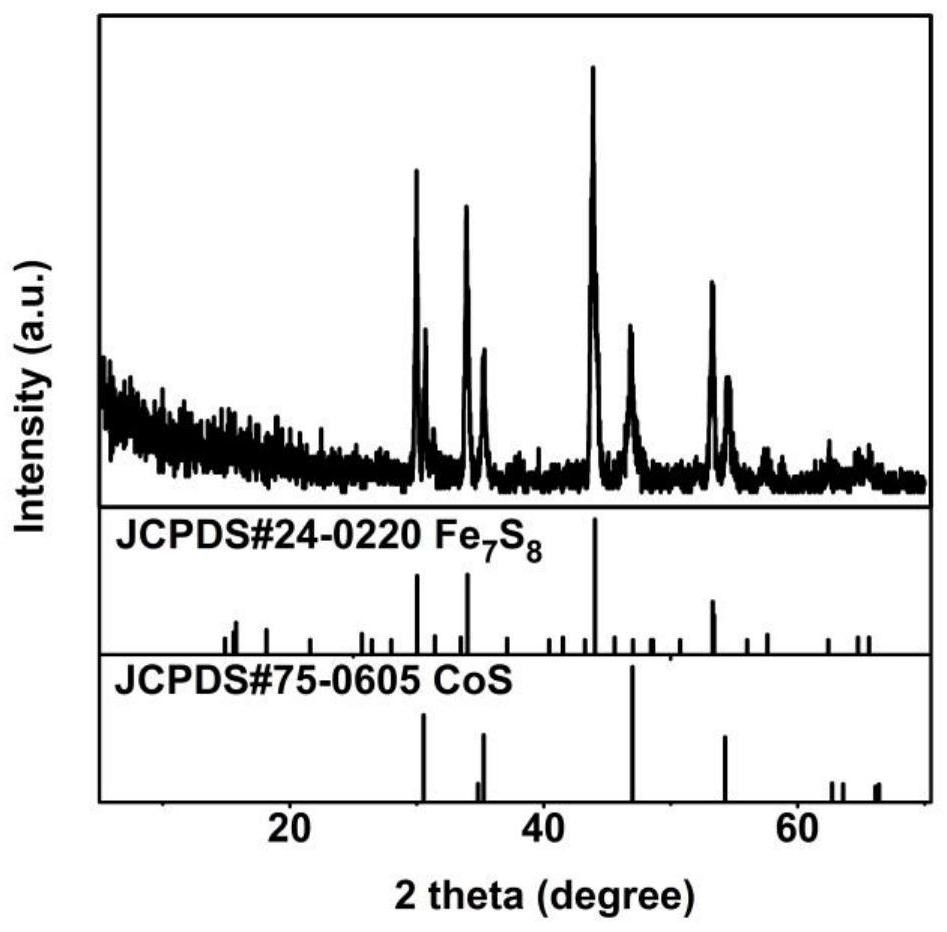

2.按照权利要求1所述的方法,其特征在于:
将Fe7S8/CoS缺陷异质结微米片用于催化水氧化,电压为1.47V时,电流密度为10mA/2
cm。
