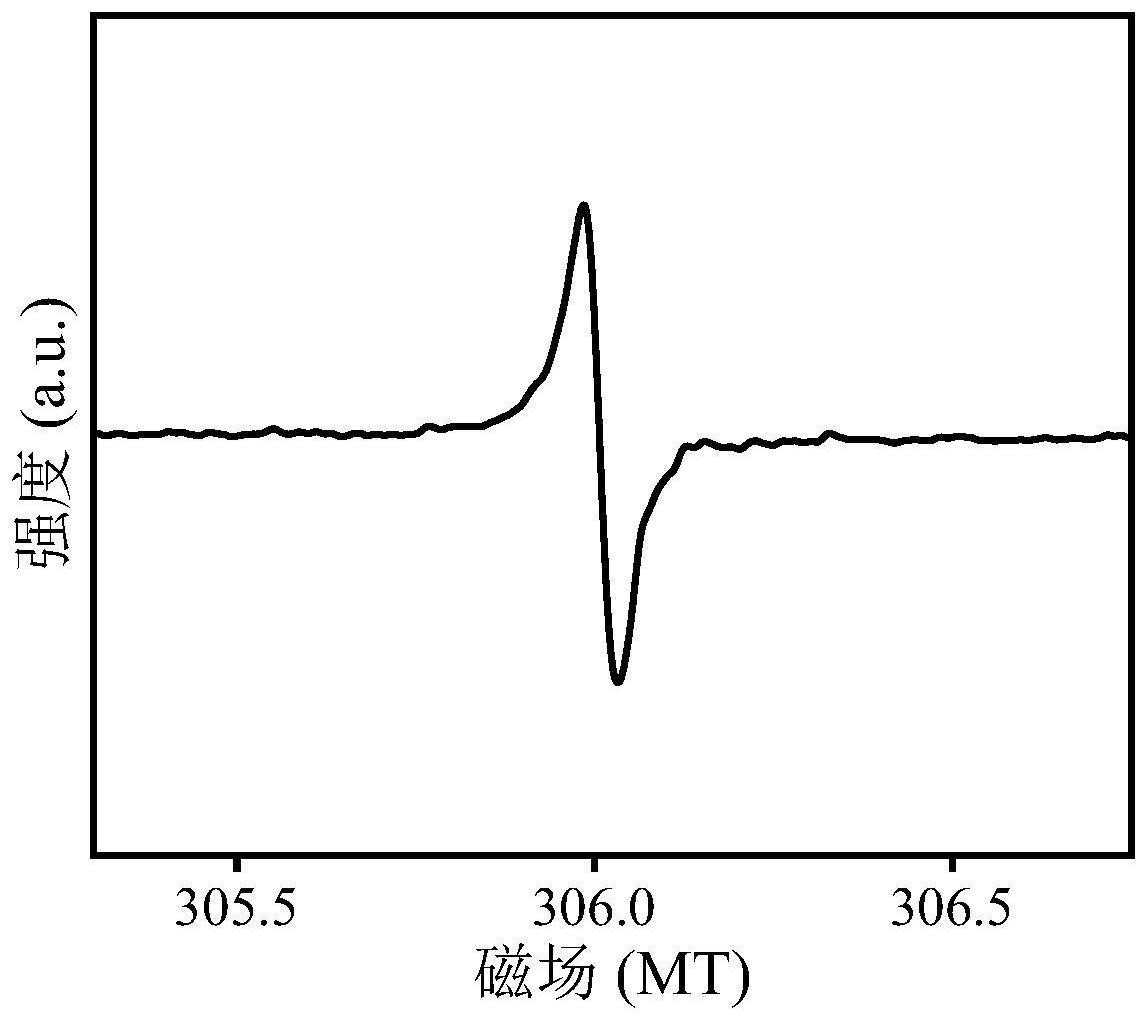

1.一种富S缺陷ZnIn2S4/In2Se3异质结光催化剂，其特征在于，所述光催化剂是在富S缺陷ZnIn2S4表面原位生长In2Se3构建而成，In2Se3与富S缺陷ZnIn2S4之间存在界面化学相互作用，其制备方法如下：将自制的富S缺陷ZnIn2S4超声分散于水中，并在搅拌下依次向其中加入InCl3和Se的水合肼溶液，该混合物中富S缺陷ZnIn2S4、InCl3和Se的含量分别为4.44g·L‑1 ‑1 ‑1、0.46～0.71g·L 和0.49～0.76g·L ，将其转移至反应釜中，在220～240℃下反应5～7小时后，自然冷却、离心分离、洗涤烘干，制得的富S缺陷ZnIn2S4/In2Se3光催化剂中In2Se3与富S缺陷ZnIn2S4的质量比为11～17:100。

2.如权利要求1所述的一种富S缺陷ZnIn2S4/In2Se3异质结光催化剂，其特征在于，该催‑1化剂应用于光催化分解水制氢，在可见光照射下，分解水制氢速率达30～36mmol·g ·h‑1

，且在连续6次重复使用后，产氢速率仍不低于初次使用的93.6％。

3.如权利要求1所述的一种富S缺陷ZnIn2S4/In2Se3异质结光催化剂，其特征在于，优异的光催化分解水制氢性能得益于S空位、紧密结合的异质界面、内建电场和缺陷能级共同诱导的Z型电荷转移之间的协同促进作用。
