专利号: 2022104492599
申请人: 南京善若网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

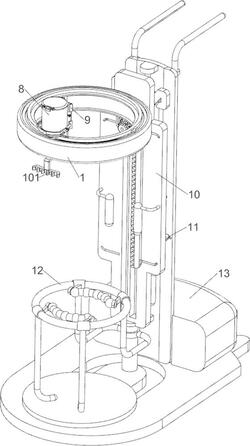

1.一种烧伤科绷带缠绕辅助装置,包括有固定框(1)、传送轮(2)、连接块(3)、转动环(4)、放料机构(8)和切割机构(9),固定框(1)的内部转动式连接有传送轮(2),传送轮(2)的顶部均匀间隔地连接有四个连接块(3),四个连接块(3)的顶部之间连接有转动环(4),转动环(4)顶部的前侧设有用于放置绷带的放料机构(8),放料机构(8)上设有用于切断绷带的切割机构(9),其特征在于:还包括有电机(5)、第一齿轮(6)和齿环(7),传送轮(2)中部的前侧安装有电机(5),电机(5)位于固定框(1)内部,电机(5)的输出轴上连接有第一齿轮(6),固定框(1)内壁的下侧连接有齿环(7),齿环(7)与第一齿轮(6)啮合;放料机构(8)包括有固定块(81)、放料框(82)、遮尘板(83)、扭力弹簧(84)和定位杆(85),转动环(4)顶部的前侧连接有固定块(81),固定块(81)的顶部连接有用于放置绷带的放料框(82),放料框(82)的后侧开有出料口,放料框(82)的内底部连接有定位杆(85),放料框(82)的顶部转动式连接有遮尘板(83),遮尘板(83)的前侧与放料框(82)之间连接有两个扭力弹簧(84),两个扭力弹簧(84)均套在遮尘板(83)的前侧上;切割机构(9)包括有第一固定杆(91)、推动板(92)、触碰块(93)、滑杆(94)、第一弹簧(95)和切割刀(96),固定块(81)的左右两侧均连接有第一固定杆(91),两个第一固定杆(91)左右对称,两个第一固定杆(91)的顶部之间滑动式连接有推动板(92),放料框(82)位于推动板(92)的内侧,推动板(92)的前侧连接有触碰块(93),放料框(82)外壁的左右两后侧均连接有滑杆(94),两个滑杆(94)上均滑动式连接有用于切断绷带的切割刀(96),两个切割刀(96)左右对称,两个切割刀(96)均位于放料框(82)的后侧,推动板(92)的后侧均与两个切割刀(96)接触配合,两个切割刀(96)与相邻的滑杆(94)之间均连接有第一弹簧(95),两个第一弹簧(95)分别套在两个滑杆(94)上;还包括有用于带动绷带向下移动的升降机构(10),升降机构(10)包括有第一齿条(101)、固定板(102)、滑槽块(103)、推动块(104)、滑槽板(105)、第二弹簧(106)、第二固定杆(107)、转轴(108)、第二齿轮(109)、锥齿轮(1091)、单向齿轮(1092)、第二齿条(1093)和接触块(1094),固定块(81)底部的后侧连接有第一齿条(101),固定框(1)的后壁连接有滑槽块(103),滑槽块(103)上滑动式连接有滑槽板(105),滑槽板(105)后壁的右下侧开有卡槽,推动块(104)的后侧通过导杆滑动式连接有固定板(102),固定板(102)与推动块(104)的底部之间连接有第二弹簧(106),第二弹簧(106)套在导杆上,滑槽板(105)前壁中部的左右两侧均连接有接触块(1094),两个接触块(1094)左右对称,滑槽块(103)的底部前侧连接有第二固定杆(107),第二固定杆(107)的下部转动式贯穿有转轴(108),滑槽块(103)的底部也转动式连接有转轴(108),上侧转轴(108)位于第二固定杆(107)的后侧,转轴(108)共有两个,上侧转轴(108)的下部连接有第二齿轮(109),上侧转轴(108)的底部和下侧转轴(108)的前侧均连接有锥齿轮(1091),锥齿轮(1091)共有两个,两个锥齿轮(1091)啮合,下侧转轴(108)的后侧连接有单向齿轮(1092),滑槽板(105)的前右侧滑动式连接有第二齿条(1093),第二齿条(1093)与单向齿轮(1092)啮合,第二齿条(1093)位于两个接触块(1094)之间。

2.如权利要求1所述的一种烧伤科绷带缠绕辅助装置,其特征在于:还包括有放松机构(11),放松机构(11)包括有滑动杆(111)、移动板(112)、滑轨杆(113)、第三弹簧(114)、推移块(115)、拉动块(116)和第四弹簧(117),第二齿条(1093)右壁的上下两侧均连接有滑动杆(111),两个滑动杆(111)上下对称,两个滑动杆(111)均滑动式贯穿滑槽板(105),滑槽板(105)后壁的右侧中部连接有滑轨杆(113),滑轨杆(113)上滑动式连接有移动板(112),移动板(112)的右壁下侧与下侧滑动杆(111)的后侧相连接,移动板(112)与滑轨杆(113)之间连接有第三弹簧(114),第三弹簧(114)套在滑轨杆(113)上,移动板(112)的右壁下侧连接有推移块(115),推移块(115)位于下侧滑动杆(111)的上方,推移块(115)的右侧内部滑动式连接有拉动块(116),拉动块(116)移动后能够与卡槽相卡接,拉动块(116)与推移块(115)之间连接有第四弹簧(117),第四弹簧(117)套在拉动块(116)上。

3.如权利要求2所述的一种烧伤科绷带缠绕辅助装置,其特征在于:还包括有用于收集绷带和医疗工具的放置机构(13),放置机构(13)包括有底板(131)、放置框(132)、收纳盒(133)和拉动杆(134),滑槽板(105)的底部和固定板(102)的底部之间连接有底板(131),底板(131)的后侧连接有放置框(132),放置框(132)的内部滑动式连接有用于收纳绷带的收纳盒(133),收纳盒(133)贯穿放置框(132)的后壁,收纳盒(133)左右两壁的前侧均连接有拉动杆(134),两个拉动杆(134)左右对称,两个拉动杆(134)均与放置框(132)的内壁接触配合。

4.如权利要求3所述的一种烧伤科绷带缠绕辅助装置,其特征在于:还包括有定位机构(12),定位机构(12)包括有支撑架(121)、连接架(122)和把手(123),滑槽板(105)的底部设有连接架(122),底板(131)顶部的前侧连接有支撑架(121),支撑架(121)与连接架(122)的顶部前侧相连接,支撑架(121)的顶部连接有两个用于给患者提供支撑点的把手(123),两个把手(123)呈前后对称式设置。

5.如权利要求3所述的一种烧伤科绷带缠绕辅助装置,其特征在于:收纳盒(133)的后壁设有握把。
