专利号: 2021220729005
申请人: 卫艳霞
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

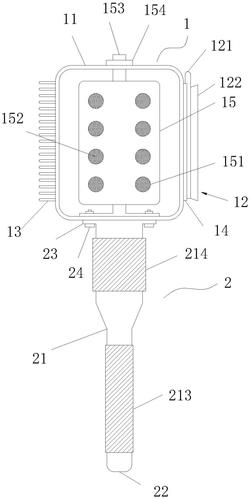

1.一种畜牧兽医用伤口创伤上药装置,其特征在于:包括:上药组件(1),其包括支撑框(11)和上药盒(15),其相对的两侧壁的外表面上分别固定有理毛刷(13)和刮毛刀机构(12);所述刮毛刀机构(12)可拆卸的连接所述支撑框(11);所述支撑框(11)的底壁具有贯穿所述底壁的通孔(111);所述上药盒(15)位于所述支撑框(11)的内侧且可拆卸的固定连接所述支撑框(11);所述上药盒(15)为中空结构;所述上药盒(15)一侧壁开设有多个出药孔(151);所述出药孔(151)内嵌入式固定有吸药毡(152);所述上药盒(15)的底部具有一个连通所述通孔(111)的支管(156);

握持组件(2),其包括中空结构的握持杆(21);所述握持杆(21)的一端固定在所述支撑框(11)的底壁的下表面上;所述支撑框(11)的一端具有一个开口,所述开口通过所述通孔(111)连通所述支管(156);所述握持杆(21)的另一端开设有一个注药口,所述注药口内安装有密封盖(22)。

2.如权利要求1所述的一种畜牧兽医用伤口创伤上药装置,其特征在于:所述握持杆(21)的一端的外沿具有向外侧延伸形成的安装座(23);所述安装座(23)紧贴所述支撑框(11)的底壁的下表面;

所述支管(156)的下端的外表面具有向外侧延伸形成的底座(155);所述底座(155)紧贴所述支撑框(11)的底壁的上表面;

所述安装座(23)上安装有多个安装螺栓(24);所述安装螺栓(24)的一端依次穿过所述安装座(23)、支撑框(11)的底壁和所述底座(155),并固定螺接一个安装螺母。

3.如权利要求1所述的一种畜牧兽医用伤口创伤上药装置,其特征在于:所述上药盒(15)的顶部具有一个螺杆(153);所述螺杆(153)向上穿过所述支撑框(11)的顶壁并固定螺接一个固定螺母(154)。

4.如权利要求1所述的一种畜牧兽医用伤口创伤上药装置,其特征在于:所述支撑框(11)的一侧壁的外壁表面固定有刀座(14);所述刀座(14)内具有沿所述刀座(14)的长度方向延伸的安装槽;所述安装槽的槽壁上具有向外侧凹陷形成的条形凹槽;

所述刮毛刀机构(12)包括刀架(121)、固定在所述刀架(121)上的刀片(122),已经从所述刀架(121)的侧壁上凸起形成的凸条(124);

所述刀架(121)与所述安装槽活动连接;所述凸条(124)与所述条形凹槽活动连接。

5.如权利要求1所述的一种畜牧兽医用伤口创伤上药装置,其特征在于:所述握持杆(21)沿长度方向分别具有第一握持部(211)和第二握持部(212);

所述第一握持部(211)的直径小于所述第二握持部(212)的直径;所述第二握持部(212)连接所述支撑框(11)且位于所述第一握持部(211)和所述支撑框(11)之间。

6.如权利要求5所述的一种畜牧兽医用伤口创伤上药装置,其特征在于:所述第一握持部(211)的外表面包裹有第一防滑套(213);

所述第二握持部(212)的外表面包裹有第二防滑套(214)。
