专利号: 2022103220351
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

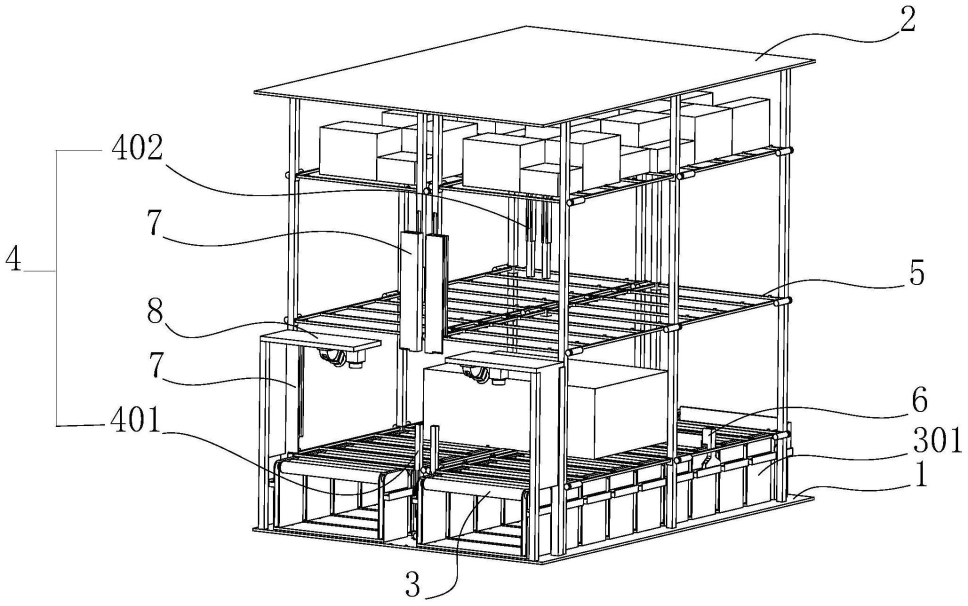

1.一种适用于不同货物包装尺寸的车载巷道式装载装置,包括第一基板(1)、第二基板(2)和用于装卸货物的传输结构,第一基板(1)、第二基板(2)和传输结构均安装在车厢中,第二基板(2)设置在第一基板(1)的上方,所述传输结构设置在第一基板(1)上且传输结构位于第一基板(1)与第二基板(2)之间,其特征在于:所述传输结构设有至少两个,多个传输结构并列设置,所述传输结构包括传输巷道(3)、若干伸缩立柱(4)和至少一层用于载货的层架(5),所述传输巷道(3)设置在第一基板(1)上,若干的所述伸缩立柱(4)沿传输巷道(3)的传输方向设置在传输巷道(3)的两侧边,所述层架(5)与所述伸缩立柱(4)滑动连接,且伸缩立柱(4)与层架(5)的连接处设有用于使层架(5)沿伸缩立柱(4)上下移动实现货物升降的层架驱动装置(503),层架(5)左侧设置有与左侧相邻传输巷道(3)上的层架(5)连接配合的连接装置(9)。

2.根据权利要求1所述的一种适用于不同货物包装尺寸的车载巷道式装载装置,其特征在于:所述伸缩立柱(4)包括第一伸缩立柱(401)和第二伸缩立柱(402),第一伸缩立柱(401)与第二伸缩立柱(402)相对设置,第一伸缩立柱(401)的一端固定安装在第一基板(1)上,第二伸缩立柱(402)的一端固定安装在第二基板(2)上,第一伸缩立柱(401)的另一端为伸缩端,第二伸缩立柱(402)的另一端为伸缩端,第一伸缩立柱(401)的伸缩端与第二立柱的伸缩端之间通过连接结构相连接。

3.根据权利要求2所述的一种适用于不同货物包装尺寸的车载巷道式装载装置,其特征在于:所述传输巷道(3)包括若干的子巷道(301),若干的子巷道(301)从前到后依次设置,每个相邻的子巷道(301)之间均留有供层架(5)穿越的间隙。

4.根据权利要求3所述的一种适用于不同货物包装尺寸的车载巷道式装载装置,其特征在于:还包括用于推送货物的推板结构(6),所述子巷道(301)的两侧设有滑动导轨(302),所述推板结构(6)通过所述滑动导轨(302)与所述子巷道(301)滑动连接。

5.根据权利要求2所述的一种适用于不同货物包装尺寸的车载巷道式装载装置,其特征在于:还包括视觉识别装置(8)和挡板轨道(7),所述挡板轨道(7)设置在传输巷道(3)前端的第二伸缩立柱(402)上,挡板轨道(7)与第二伸缩立柱(402)平行,所述视觉识别装置(8)设置在传输巷道(3)的前端,并位于挡板轨道(7)的前方。

6.根据权利要求3所述的一种适用于不同货物包装尺寸的车载巷道式装载装置,其特征在于:所述层架(5)包括框架(501)和多个与框架(501)固定连接的横梁(502),所述框架(501)与所述伸缩立柱(4)滑动连接,所述层架驱动装置(503)设置在框架(501)与伸缩立柱(4)的连接处,所述连接装置(9)设置在所述框架(501)的外壁,横梁(502)的两端与框架(501)的内壁连接且横梁(502)与所述间隙平行,横梁(502)的宽度小于所述间隙,且横梁(502)与间隙一一对应。

7.根据权利要求4所述的一种适用于不同货物包装尺寸的车载巷道式装载装置,其特征在于:每个所述传输巷道(3)上均设有两个推板结构(6),两个推板结构(6)从前到后依次滑动连接在传输巷道(3)上。

8.根据权利要求7所述的一种适用于不同货物包装尺寸的车载巷道式装载装置,其特征在于:所述滑动导轨(302)的长度与子巷道(301)的长度相同且滑动导轨(302)的两端开设有“八”字型的开口,滑动导轨(302)两端的宽度大于其中部的宽度。
