专利号: 2022102983191
申请人: 安徽可可美家乳胶制品有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种减震型乳胶床垫,包括中空的乳胶床体(1),其特征在于:所述乳胶床体(1)内侧壁底端固定连接有充气箱(2),所述充气箱(2)顶端对称固定连接有连接座(3),所述连接座(3)内侧壁滑动连接有压缩杆(4),数个所述压缩杆(4)顶端共同固定连接有支撑板(5),所述支撑板(5)顶端对称固定连接有震动弹簧(6),数个所述震动弹簧(6)顶端共同固定连接有减震板(7),所述减震板(7)滑动连接在乳胶床内侧壁上,所述减震板(7)顶端设置有弹性机构,所述充气箱(2)与连接座(3)共同设置有调节机构;

所述调节机构包括两个滑杆(8),所述滑杆(8)对称固定连接充气箱(2)内侧壁上,两个所述滑杆(8)表面共同滑动连接有压缩板(9),所述压缩板(9)表面贯穿并螺纹连接有螺纹杆(10),所述螺纹杆(10)两端转动连接在乳胶床体(1)上,所述螺纹杆(10)其中一端贯穿乳胶床体(1)后端部设置有把手(11),所述充气箱(2)顶端贯穿并固定联通有软管(12),所述软管(12)顶端贯穿支撑板(5)和减震板(7)后与弹性机构联通,最左端所述连接座(3)侧壁上固定联通有L形联通管(13),所述L形联通管(13)底端贯穿充气箱(2)顶端后与充气箱(2)顶端固定联通,两个所述连接座(3)侧壁共同固定联通有交流管(14)。

2.根据权利要求1所述的一种减震型乳胶床垫,其特征在于:所述弹性机构包括充气囊(15),所述充气囊(15)固定连接在减震板(7)顶端,所述软管(12)顶端贯穿充气囊(15)底端后,与充气囊(15)底端固定联通。

3.根据权利要求1所述的一种减震型乳胶床垫,其特征在于:所述充气囊(15)顶端固定连接有防护膜(16),所述防护膜(16)与乳胶床体(1)内侧顶端固定连接。

4.根据权利要求1所述的一种减震型乳胶床垫,其特征在于:所述螺纹杆(10)端部对称开设有滑槽(17),所述滑槽(17)内滑动连接有滑块(18),所述滑块(18)顶端表面固定连接在把手(11)内侧壁上,所述把手(11)外侧壁和乳胶床体(1)外侧共同设置有锁定机构。

5.根据权利要求1所述的一种减震型乳胶床垫,其特征在于:所述锁定机构包括数个齿块(19),所述齿块(19)阵列固定连接在把手(11)外侧壁上,所述齿块(19)表面啮合有环形齿板(20),所述环形齿板(20)固定连接在乳胶床体(1)外侧壁上。

6.根据权利要求1所述的一种减震型乳胶床垫,其特征在于:所述乳胶床体(1)外侧壁底端开设有摩擦纹(21)。

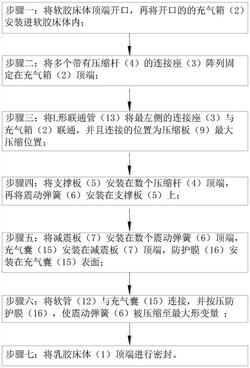

7.一种减震型乳胶床垫的制备工艺,适用于权利要求1‑6任一项所述的一种减震型乳胶床垫,其特征在于:该减震型乳胶床垫的制备工艺的具体步骤如下:步骤一:将软胶床体顶端开口,再将开口的的充气箱(2)安装进软胶床体内;

步骤二:将多个带有压缩杆(4)的连接座(3)阵列固定在充气箱(2)顶端;

步骤三:将L形联通管(13)将最左侧的连接座(3)与充气箱(2)联通,并且连接的位置为压缩板(9)最大压缩位置;

步骤四:将支撑板(5)安装在数个压缩杆(4)顶端,再将震动弹簧(6)安装在支撑板(5)上;

步骤五:将减震板(7)安装在数个震动弹簧(6)顶端,充气囊(15)安装在减震板(7)顶端,防护膜(16)安装在充气囊(15)表面;

步骤六:将软管(12)与充气囊(15)连接,并按压防护膜(16),使震动弹簧(6)被压缩至最大形变量;

步骤七:将乳胶床体(1)顶端进行密封。
