专利号: 202210262329X
申请人: 陈登勇
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2023-07-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

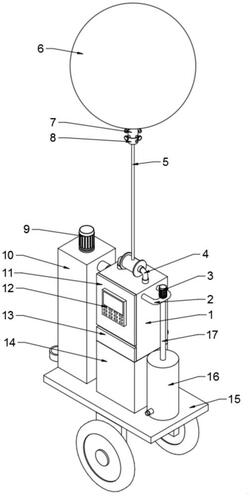

1.一种大气污染智能监测系统,包括监测箱(1),所述监测箱(1)一侧内壁上固定设有空气质量检测仪(31),所述监测箱(1)顶部设有延伸机构,其特征在于:所述监测箱(1)内部顶端固定设有加热灯(34),所述监测箱(1)内部后壁上固定设有制冷片(30),所述监测箱(1)一侧设有压力控制箱(10),所述监测箱(1)另一侧设有U型管(2),所述U型管(2)两端均延伸至监测箱(1)内部并与监测箱(1)固定连接,所述U型管(2)外端固定设有多个支管(33),所述支管(33)设在监测箱(1)内部,所述支管(33)上固定设有阀门,其中一半数量的所述支管(33)一端固定设有花洒喷头(32),其余的所述支管(33)一端固定设有第一雾化喷头(35),所述监测箱(1)前侧设有密封门(11)并与密封门(11)通过合页活动连接,所述密封门(11)前侧固定设有控制面板(12),所述控制面板(12)上固定设有显示屏和多个按钮,所述监测箱(1)外端固定设有隔热垫(28)。

2.根据权利要求1所述的一种大气污染智能监测系统,其特征在于:所述U型管(2)上固定设有水泵(3),所述水泵(3)设在监测箱(1)另一侧,所述水泵(3)与控制面板(12)电性连接,所述监测箱(1)另一侧设有储水罐(16),所述储水罐(16)顶端固定设有导水管(17),所述导水管(17)一端与U型管(2)外端固定连接,所述导水管(17)另一端延伸至储水罐(16)内部,所述储水罐(16)前侧固定设有进水管,所述进水管上固定设有阀门。

3.根据权利要求1所述的一种大气污染智能监测系统,其特征在于:所述压力控制箱(10)顶端固定设有电机(9),所述电机(9)与控制面板(12)电性连接,所述压力控制箱(10)一侧固定设有连接管(23),所述连接管(23)上固定设有阀门,所述连接管(23)一端与监测箱(1)相连接,所述压力控制箱(10)内部底端设有丝杆(22)并与丝杆(22)一端通过轴承活动连接,所述丝杆(22)另一端延伸至压力控制箱(10)顶部并与电机(9)的输出轴固定连接,所述丝杆(22)外端设有螺母座(26),所述螺母座(26)两端均固定设有密封圈(27),所述密封圈(27)内侧与丝杆(22)外端相接触,所述螺母座(26)外端固定设有密封块(24),所述密封块(24)外端固定设有密封垫(25),所述密封垫(25)外端与压力控制箱(10)内壁相接触。

4.根据权利要求2所述的一种大气污染智能监测系统,其特征在于:所述监测箱(1)底端固定设有高压回收舱(14),所述高压回收舱(14)底端固定设有平板车(15),所述压力控制箱(10)、储水罐(16)均固定设在平板车(15)顶端,所述平板车(15)一侧固定设有牵引杆(20),所述牵引杆(20)一端固定设有连接座(21),所述高压回收舱(14)后侧固定设有连通管(19)和排气管,所述排气管和连通管(19)上均固定设有阀门,所述连通管(19)上固定设有气泵(18),所述连通管(19)一端与监测箱(1)后侧固定连接,所述监测箱(1)内部底端设有回收箱(29),所述回收箱(29)外端与监测箱(1)内壁相接触,所述回收箱(29)前侧延伸至监测箱(1)前侧并固定设有前面板(13)。

5.根据权利要求1所述的一种大气污染智能监测系统,其特征在于:所述延伸机构包括两个弯管(4),所述弯管(4)固定设在监测箱(1)顶端,所述弯管(4)上固定设有阀门,两个所述弯管(4)之间设有套管(41),两个所述弯管(4)一端分别通过套管(41)的两端延伸至套管(41)内部并与套管(41)内壁通过密封轴承活动连接,所述套管(41)外端固定设有两个挡板(43),所述套管(41)外端固定设有延伸软管(5),所述延伸软管(5)设在两个挡板(43)之间,所述延伸软管(5)绕设在套管(41)外端,所述延伸软管(5)一端延伸至套管(41)顶部。

6.根据权利要求5所述的一种大气污染智能监测系统,其特征在于:所述套管(41)外端设有紧固螺栓(42),所述紧固螺栓(42)一端延伸至套管(41)内部并与其中一个弯管(4)外端相接触,所述紧固螺栓(42)与套管(41)通过螺纹连接,所述延伸软管(5)的壁中固定设有多个加固圈(44)。

7.根据权利要求5所述的一种大气污染智能监测系统,其特征在于:所述延伸软管(5)一端固定设有安装管头(45),所述安装管头(45)外端套设有连接舱(8)并与连接舱(8)通过螺纹连接,所述连接舱(8)两侧均开设有透气孔(40),所述安装管头(45)内部底端固定设有电子温度计(46)和电子气压表(47),所述连接舱(8)内部底端固定设有天线(48),所述天线(48)与控制面板(12)电性连接,所述连接舱(8)顶端固定设有存放管(7),所述存放管(7)顶端固定设有氢气球(6),所述氢气球(6)外端固定设有充气管,所述充气管上固定设有阀门。

8.根据权利要求7所述的一种大气污染智能监测系统,其特征在于:所述连接舱(8)外端套设有安装圈(36)并与安装圈(36)通过电动转轴活动连接,所述安装圈(36)外端固定设有摄像头(37),所述存放管(7)外端固定设有装填管和多个固定管(39),所述装填管上固定设有阀门,所述固定管(39)上固定设有电磁阀,所述固定管(39)一端固定设有第二雾化喷头(38),所述天线(48)与电子温度计(46)、电子气压表(47)、摄像头(37)、电磁阀以及安装圈(36)的电动转轴电性连接。

9.一种权利要求1‑8任一项所述的大气污染智能监测系统的监测方法,其特征在于:具体步骤如下:

步骤一:将紧固螺栓(42)拧松后转动套管(41),随着套管(41)被转动,将原本缠绕在套管(41)外端的延伸软管(5)松开,而延伸软管(5)一端连接有氢气球(6),氢气球(6)中因填充有氢气而膨胀,因此氢气球(6)产生浮力并拉动延伸软管(5)向上移动,使得延伸软管(5)一端漂浮至高空中,延伸软管(5)通过套管(41)和弯管(4)与监测箱(1)相连通,随后打开气泵(18),在气泵(18)的驱动下,空气开始流动,高空中的空气从透气孔(40)进入连接舱(8)中,而后沿着延伸软管(5)、套管(41)和弯管(4)进入到监测箱(1)的内部,以此对高空中的大气样本进行采样;

步骤二:当大气样本进入监测箱(1)中以后,空气质量检测仪(31)便对进入监测箱(1)中的大气样本进行检测,分析其中含有的有害物质的成分和含量,以此作为评价大气污染情况的标准,与此同时,在气泵(18)的作用下,监测箱(1)中的大气样本经过连通管(19)被导入至高压回收舱(14)中储存,此外在大气样本进入监测箱(1)后,关闭弯管(4)和连通管(19)上的阀门,将大气样本封闭在监测箱(1)中,随后打开加热灯(34),提高监测箱(1)内部的温度,或将制冷片(30)通电,使得监测箱(1)内部降温,以此模拟外界的温度变化,通过水泵(3),将储水罐(16)中的水通过导水管(17)和U型管(2)导入监测箱(1)中并经过花洒喷头(32)或第一雾化喷头(35)喷出,当水通过花洒喷头(32)喷出时,模拟下雨场景,当水通过第一雾化喷头(35)雾化后喷出,模拟下雾场景,并在模拟的过程中通过空气质量检测仪(31)对大气样本进行检测;

步骤三:监测箱(1)内部通过连接管(23)与压力控制箱(10)相连通,因此当大气样本封闭在监测箱(1)内部后,打开电机(9),通过电机(9)驱动丝杆(22)在压力控制箱(10)内部转动,丝杆(22)转动后带动螺母座(26)沿着丝杆(22)上下移动,进而使得螺母座(26)外端的密封块(24)在监测箱(1)内部上下移动,连接管(23)设在密封块(24)的顶部,当密封块(24)上移时,压力控制箱(10)内部空气受到挤压,气压因此而上升,监测箱(1)内部气压同步上升,当密封块(24)下移时,监测箱(1)内部空气进入压力控制箱(10)中,压力控制箱(10)和监测箱(1)内部的气压随之下降,以此在不同的气压条件下对监测箱(1)内部的大气样本进行检测;

步骤四:在采集大气样本的过程中,位于连接舱(8)内部的电子温度计(46)、电子气压表(47)实时的对高空中的气压温度等参数进行实时检测,同时连接舱(8)顶端的存放管(7)中储存有适量的水和高压空气,通过天线(48)控制固定管(39)上的电磁阀打开,而后在存放管(7)中高压空气的作用下,存放管(7)中的水会通过固定管(39)一端的第二雾化喷头(38)喷出,在存放管(7)周围形成一圈水雾,此时通过摄像头(37)对水雾进行拍摄,观察其在空中扩散的方向和速度,并且通过控制安装圈(36)转动并带动摄像头(37),调整拍摄的角度。
