专利号: 2022101668503
申请人: 重庆工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

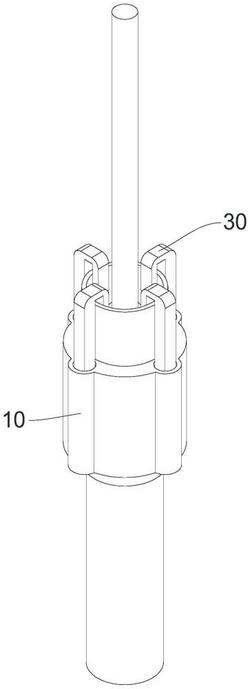

1.一种适用于圆柱中空伞柄的加装手柄,其特征在于:包括:

底座,其设置有内腔;

升降块,其沿竖向升降配合在所述内腔中,所述升降块沿竖向自下而上具有第一高度位置、第二高度位置和第三高度位置;

多个卡紧部,呈环形阵列布置在所述底座的顶部,所述卡紧部具有卡紧工位、过渡工位和避让工位;

旋转机构,其设置在所述内腔中并与所述升降块连接;

柄体,其螺纹配合在所述底座的底部,所述柄体的顶部伸入所述内腔中并与所述升降块的底部转动连接;以及加热组件,其用于对所述柄体加热;

当所述升降块处于第一高度位置时,所述卡紧部处于所述卡紧工位,所述卡紧部可将放置在所述底座上的伞柄卡紧;当所述升降块处于第二高度位置时,所述卡紧部处于所述过渡工位,所述卡紧部完全脱离伞柄;当所述升降块处于第三高度位置时,所述卡紧部处于所述避让工位,此时可将伞柄从所述底座上取下;

当所述升降块从所述第二高度位置移动到所述第三高度位置,所述旋转机构用于同步驱动多个所述卡紧部从所述过渡工位切换到所述避让工位;当所述升降块从所述第三高度位置移动到所述第二高度位置,所述旋转机构用于同步带动多个所述卡紧部从所述避让工位切换到所述过渡工位;

其中,所述旋转机构包括齿轮盘、驱动组件和多根直齿轮柱;所述直齿轮柱的数量与所述卡紧部的数量相对应,所述卡紧部设置在所述直齿轮柱的顶部,所述直齿轮柱转动设置在所述升降块的顶部,所述底座上设置有多个可供所述直齿轮柱穿过的第一通孔;所述齿轮盘转动设置在所述内腔中并分别与每根所述直齿轮柱啮合,所述齿轮盘设置在所述升降块的上方;

所述驱动组件分别连接所述升降块和所述齿轮盘,当所述升降块从所述第二高度位置移动到所述第三高度位置,所述驱动组件用于驱动所述齿轮盘旋转,以使所述卡紧部从所述过渡工位旋转至所述避让工位;当所述升降块从所述第三高度位置移动到所述第二高度位置,所述驱动组件用于驱动所述齿轮盘旋转,以使所述卡紧部从所述避让工位旋转至所述过渡工位;

所述内腔中设置有隔板,所述隔板将所述内腔分隔成自上而下连通的上腔室和下腔室,所述上腔室中设置有转轴,所述齿轮盘转动穿设在所述转轴上,所述隔板上贯穿有多个可供所述直齿轮柱穿过的第二通孔,所述升降块设置在所述下腔室中;

所述驱动组件包括连接凸起、复位弹簧、拉绳、第一导向部和第二导向部,所述连接凸起设置在所述齿轮盘朝向所述下腔室的一侧,所述复位弹簧的两端分别连接所述连接凸起和所述上腔室的内壁;

所述隔板上贯穿有第三通孔,所述第一导向部设置在所述隔板的顶部,所述第二导向部设置在所述下腔室的腔底并位于所述升降块的下方,所述拉绳的一端与所述连接凸起背离所述复位弹簧的一侧连接,所述拉绳的另一端依次穿过所述第一导向部、所述第三通孔和所述第二导向部后连接在所述升降块的底部。

2.根据权利要求1所述的适用于圆柱中空伞柄的加装手柄,其特征在于:所述下腔室中设置有多根导向柱,所述导向柱的两端分别连接在所述隔板的底部和所述下腔室的腔底,所述升降块上贯穿有多个与所述导向柱相配合的第四通孔;

所述升降块上设置有多根支撑杆,所述支撑杆的数量与所述直齿轮柱的数量相对应,所述直齿轮柱转动套设在所述支撑杆上。

3.根据权利要求1或2所述的适用于圆柱中空伞柄的加装手柄,其特征在于:所述卡紧部包括连接杆和卡头,所述连接杆设置在所述直齿轮柱的顶部,所述卡头设置有开口向下的夹口,所述卡头朝向所述连接杆的一侧设置有外凸的防滑橡胶垫。

4.根据权利要求1所述的适用于圆柱中空伞柄的加装手柄,其特征在于:所述柄体内设置有第一容纳腔和第二容纳腔,所述第一容纳腔设置在所述柄体的底部,所述柄体设置有封盖所述第一容纳腔的底盖,所述第二容纳腔设置在所述第一容纳腔与所述柄体外壁之间,并与所述第一容纳腔连通;

所述加热组件包括加热片、电路板、充电电池、USB接口和按钮,所述充电电池和所述电路板均设置在所述第一容纳腔内,所述加热片设置在所述第二容纳腔内,所述USB接口和所述按钮均安装在所述底盖上,所述加热片、所述USB接口和所述按钮分别与所述电路板电连接。
